Méthodes de jonction des tuyaux

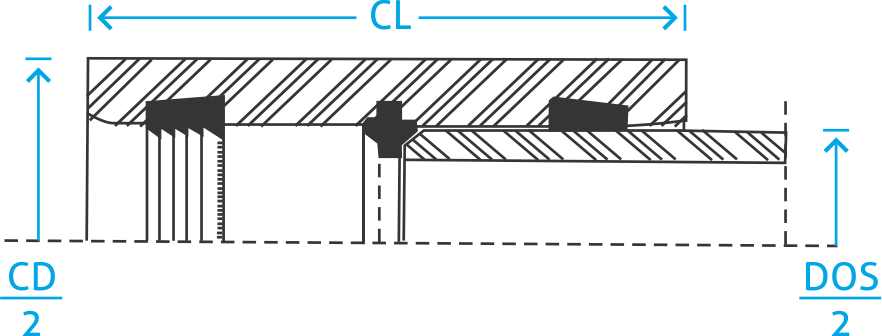

Raccords en GRP
Les tuyaux en GRP sont généralement reliés à l'aide de raccords à double épaulement en GRP. Les tuyaux et les raccords peuvent être livrés séparément sur le site ou les tuyaux peuvent être livrés avec un raccord monté à une extrémité. Des joints élastomères sont utilisés sur les raccords en GRP pour l'étanchéité. Les joints sont placés dans des rainures usinées avec précision à chaque extrémité du raccord. Les joints ont une durée de vie prouvée de plus de 75 ans.
Raccords combinés en GRP
Les raccords restreints fabriqués en matériau PRV sont utilisés pour joindre des tuyaux lorsqu'il est nécessaire de résister aux forces de poussée axiale. Dans ce type de raccord, l'étanchéité est réalisée par deux joints et une colle époxy adhésive pour chaque extrémité du tuyau. La zone collée à l'aide de la colle époxy entre le tuyau et le raccord obtient une jonction très solide qui résistera pleinement aux forces de traction du pipeline.
Flasques en GRP
Dans des conditions particulières, les tuyaux peuvent être reliés avec des flasques en GRP. Pour joindre deux flasques en GRP de plus de 300 mm de diamètre, une seule flasque avec rainure pour joint suffit pour l'étanchéité. Les dimensions standard des boulons sont basées sur la norme ISO 7005 relative à la fabrication des flasques. Des flasques avec d'autres dimensions de boulons peuvent être fabriquées selon les normes CEN, AWWA, ANSI, ASME, DIN ou JIS, etc., si nécessaire.
Joints en enroulement
Ce joint est fabriqué à partir de renforts en fibres de verre et de résine polyester. Il est généralement utilisé dans les situations où le joint de tuyau doit transmettre des forces axiales dues à la pression interne ou comme méthode de réparation. La longueur et l'épaisseur de l'enroulement dépendent du diamètre et de la pression. Ce type de joint nécessite des conditions propres, contrôlées et un personnel qualifié et formé. Grandpipe fournit des instructions spéciales lorsque ce type de joint est requis.
