Tipos de Instalación

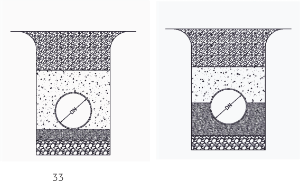

Tipos de Instalación

Tipo 1:

• Preparación del Lecho: Se debe construir cuidadosamente un lecho para la tubería.
• Relleno de la Zona de Tubería: Rellenar la zona de la tubería hasta 300 mm sobre la corona de la tubería con material de relleno especificado, compactado al nivel de compactación relativa requerido.
• Nota: Para aplicaciones sin presión, el requisito de compactar 300 mm sobre la corona de la tubería no se aplica.

Tipo 2:

• Relleno Inicial: Rellenar hasta un nivel del 60% del diámetro de la tubería con material de relleno especificado, compactado al nivel de compactación relativa requerido.
• Relleno Superior: Rellenar desde el 60% del diámetro hasta 300 mm sobre la corona de la tubería con una compactación relativa necesaria para lograr un módulo de suelo mínimo de 1.4 MPa.
• Nota 1: El tipo de instalación 2 no es aplicable a diámetros pequeños.
• Nota 2: El tipo de instalación 2 no es adecuado para condiciones de carga de tráfico alto.

Para adaptar a condiciones específicas del campo, se pueden considerar instalaciones alternativas que incluyen zanjas más anchas, pilotes de tablestacas, estabilización del suelo, geotextiles, entre otros. Para obtener detalles adicionales, se deben consultar las instrucciones de instalación de tuberías enterradas de Grandpipe.

Las tuberías GRP de Grandpipe pueden instalarse en una variedad de situaciones, incluyendo aplicaciones sobre el suelo, subacuáticas, sin zanja y en pendientes. Estas aplicaciones pueden requerir una planificación inicial más extensa y mayor cuidado en comparación con la instalación estándar de tuberías enterradas. Para obtener más información, póngase en contacto con Grandpipe.

Excavación de Zanjas

La zanja siempre debe ser lo suficientemente ancha para permitir la colocación y compactación de los materiales de relleno en la zona de la tubería y proporcionar un soporte adecuado para la tubería. Las tablas de profundidades de cubierta presentadas en este folleto se basan en un ancho de zanja asumido de 1.75 veces el diámetro nominal de la tubería. Anchos de hasta 1.5 veces el DN pueden ser posibles; sin embargo, los límites de enterramiento se verán afectados. En condiciones extraordinarias, consulte al equipo de expertos de Grandpipe.

Lecho de la Zanja

El lecho de la zanja, hecho con material adecuado, debe proporcionar un soporte uniforme y continuo para la tubería.

Materiales de Relleno

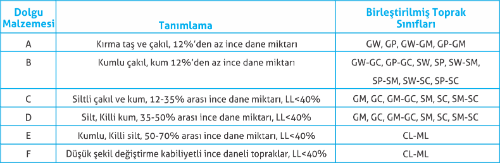

Para asegurar un sistema de tubería-suelo satisfactorio, se debe utilizar el material de relleno correcto. La mayoría de los suelos de grano grueso (según la Clasificación de Suelos Unificada) son materiales de relleno aceptables para el lecho y la zona de la tubería. Donde las instrucciones permiten el uso de suelo nativo como relleno, se debe tener cuidado con el material orgánico. La siguiente tabla identifica los suelos de relleno aceptables:

Detalles Típicos de Zanjas

Un detalle típico de zanja para tuberías GRP puede ser el siguiente:

• La dimensión A debe ser al menos 0.75 DN / 2.
• Donde se encuentren roca, capa dura, suelos blandos, sueltos, inestables o altamente expansivos en el fondo de la zanja, puede ser necesario aumentar la profundidad de la capa de lecho para lograr un soporte longitudinal adecuado.
• La dimensión A debe permitir el espacio adecuado para operar equipos de compactación y asegurar una correcta colocación del relleno en la región de los refuerzos. Esto puede requerir una zanja más ancha que la especificada mínimamente (particularmente para diámetros más pequeños).

Revisión de la Tubería Instaladas

Después de la instalación de cada tubería, se debe verificar la máxima deflexión diametral vertical. Para las tuberías GRP de Grandpipe, este procedimiento es rápido y fácil.

Deflexión Diametral Instalada

La deflexión diametral inicial máxima permitida (típicamente vertical) debe ser la siguiente:

La deflexión diametral inicial máxima permitida será del 5 % para diámetros de 300 mm o mayores y del 4 % para diámetros menores. Estos valores se aplicarán a todas las clases de rigidez.

No se permiten abultamientos, áreas planas u otros cambios abruptos en la curvatura de la pared de la tubería. Las tuberías instaladas fuera de estas limitaciones pueden no funcionar como se espera.

Carga de Tráfico

Todo el relleno hasta el nivel debe ser compactado cuando hay cargas de tráfico continuas. Las restricciones mínimas de cobertura pueden reducirse con instalaciones especiales como encofrado de concreto, losas de concreto, revestimientos, etc.

Basado en un módulo de suelo de relleno mínimo de 6,9 MPa.

Presión Alta

Presiones superiores a 16 bar pueden requerir una mayor profundidad de enterramiento para evitar el levantamiento y el movimiento. Los tubos con DN 300 o mayor deben tener una profundidad mínima de enterramiento de 1,2 metros, y de 0,8 metros para diámetros menores.

Nivel Freático Alto

Se requiere un mínimo de 0,75 veces el diámetro del tubo en cobertura de tierra (densidad aparente del suelo seco mínima de 1900 kg/m³) para evitar que un tubo vacío sumergido flote. Alternativamente, la instalación puede proceder anclando los tubos. Si se propone el anclaje, las correas de restricción deben ser de material plano – con un ancho mínimo de 25 mm, colocadas a intervalos máximos de 4 metros. Para detalles sobre el anclaje y la profundidad mínima de cobertura con anclajes, consulte con Grandpipe.

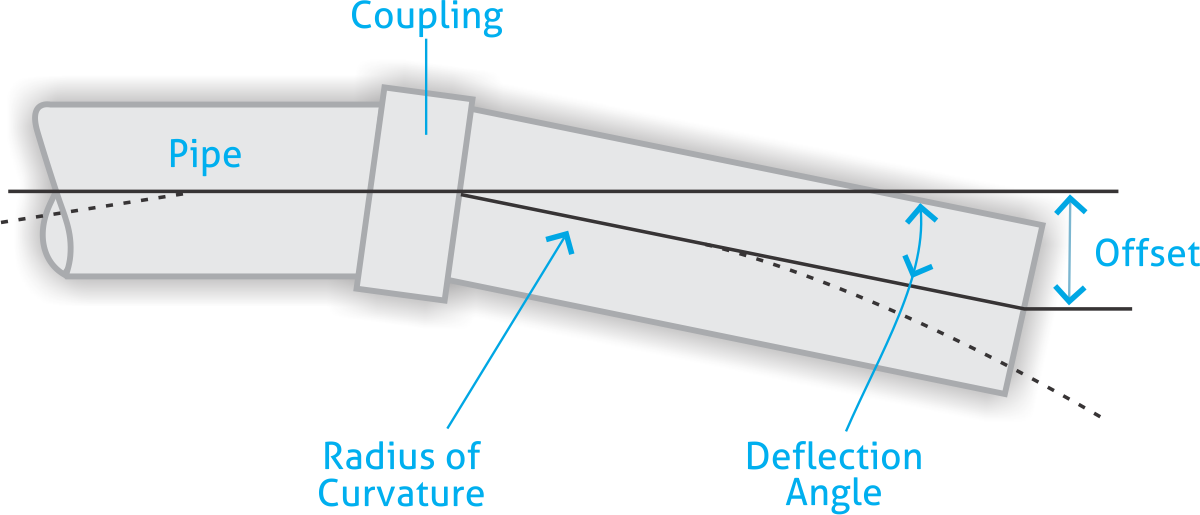

Deflexión Angular de Juntas

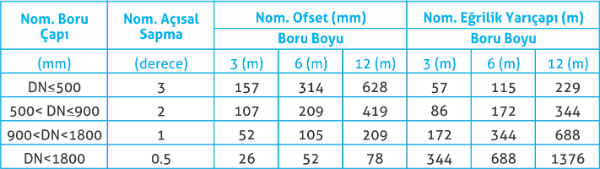

Las juntas de acoplamiento se prueban y califican extensamente de acuerdo con las normas EN 1119, ASTM D4161 e ISO 8639. La deflexión angular máxima para cada junta de acoplamiento – medida como el cambio en las líneas centrales adyacentes del tubo – no debe exceder los valores indicados en la tabla a continuación.

Los tubos deben unirse en alineación recta, pero no completamente hasta la línea de acoplamiento, y luego se debe permitir la deflexión angular según sea necesario.

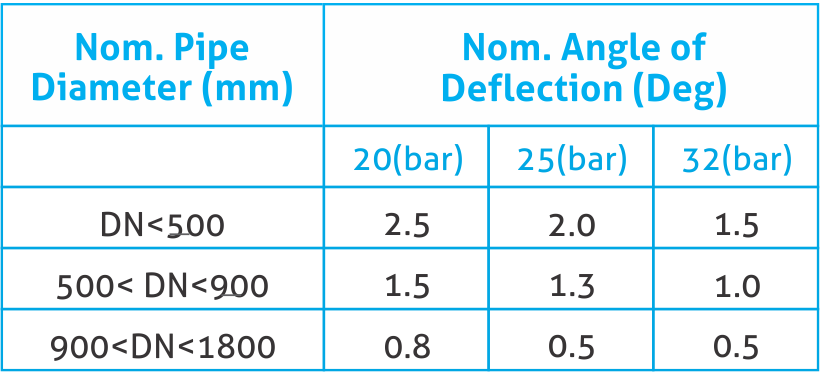

Cuando el sistema de tuberías de GRP se opere a presiones superiores a 16 bar, la deflexión angular permitida en las juntas debe reducirse a los niveles indicados en la siguiente tabla..

Golpe de ariete y Surge

El golpe de ariete o surge de presión es un aumento o disminución repentina en la presión causado por un cambio abrupto en la velocidad del fluido dentro del sistema de tuberías. La causa usual de estos cambios en el flujo es el cierre o apertura rápida de válvulas o el inicio o detención repentina de bombas, como durante una falla de energía. Los factores más importantes que influyen en la presión de golpe de ariete en un sistema de tuberías son la variación en la velocidad del fluido, la tasa de cambio de la velocidad (tiempo de cierre de la válvula), la compresibilidad del fluido, la rigidez de la tubería en la dirección radial y la disposición física del sistema de tuberías.

Cuando se consideran condiciones similares para tuberías de GRP, acero y hierro dúctil, la presión de golpe de ariete asumida para las tuberías de GRP es aproximadamente un 50% menor que para las otras. Las tuberías GRP de Grandpipe tienen un margen de presión de surge del 40% de la presión nominal.

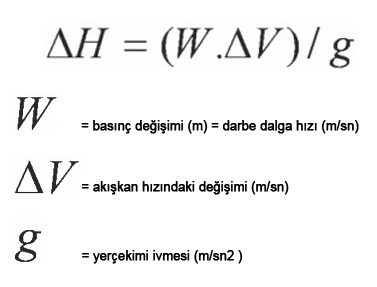

Una relación aproximada para la variación máxima de presión en un punto dado en una tubería recta con pérdida de fricción despreciable puede calcularse a partir de la fórmula.
