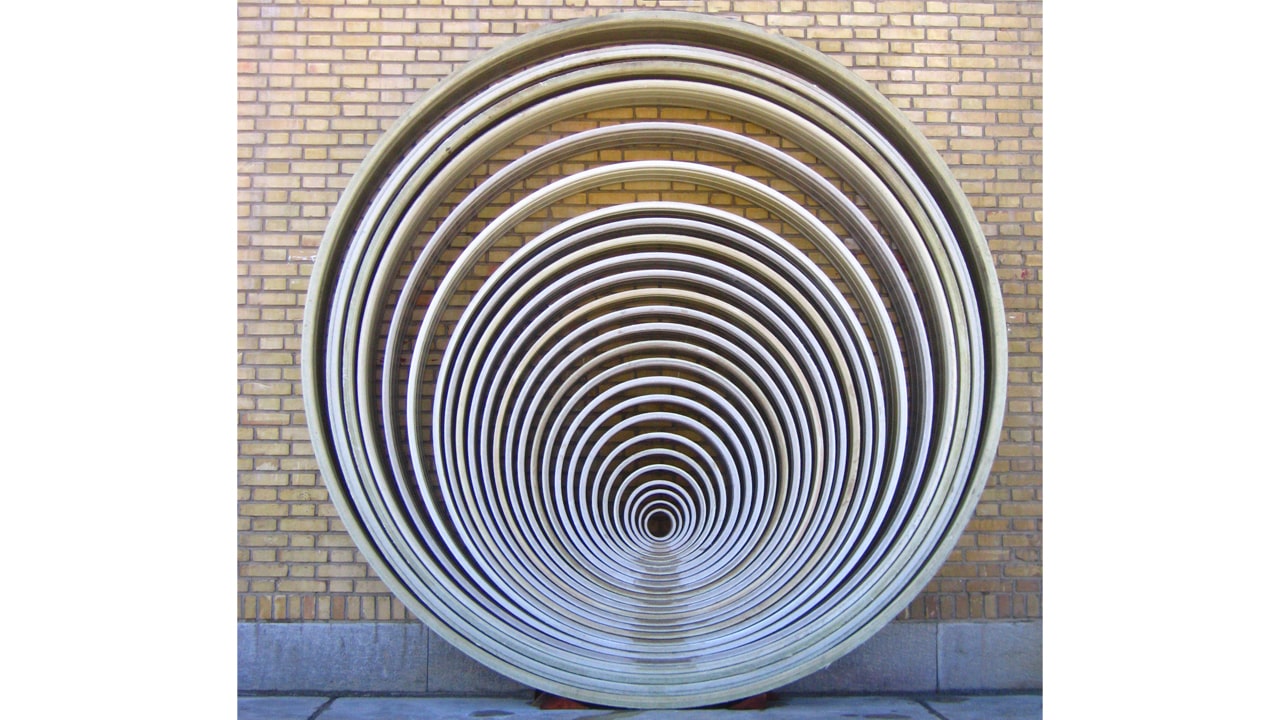

Clase de Diámetro

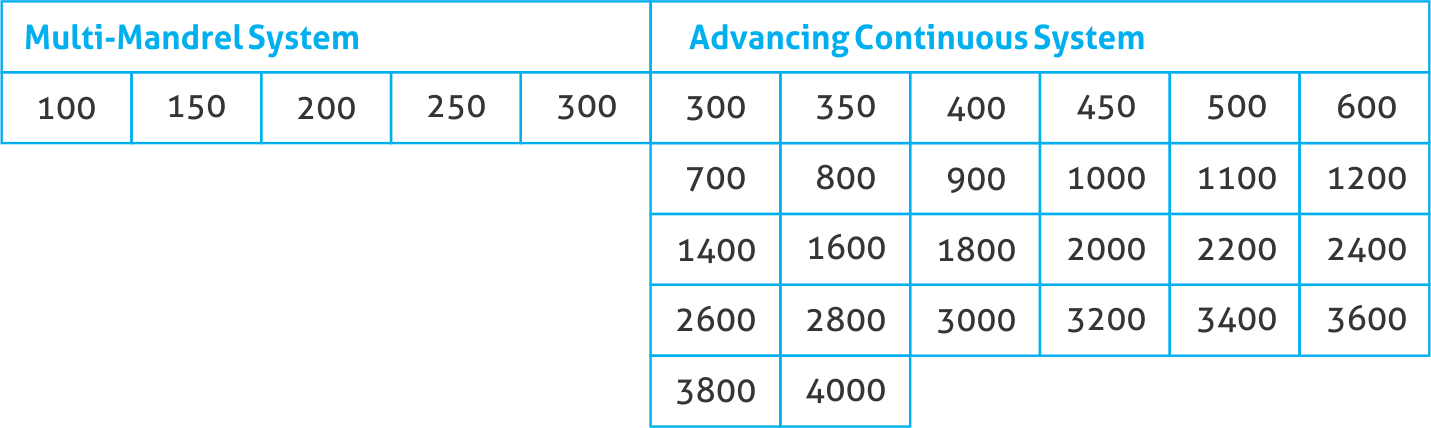

Las tuberías GRP de Grandpipe, tecnificadas por nosotros, se pueden producir en diámetros de entre 100 y 4000 mm. Los diámetros estándar se indican a continuación (en mm). Según la solicitud del cliente, se pueden producir otros diámetros intermedios entre 100 y 4000 mm. Para más información, por favor contacte con el Departamento de Marketing de Grandpipe.

Clase de Presión

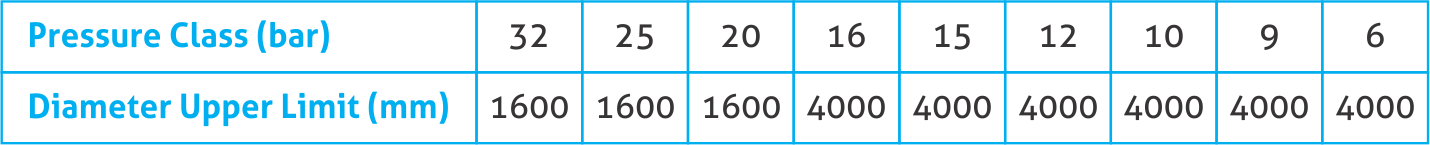

Las tuberías GRP de Grandpipe tienen un rango de clases de presión estándar como se muestra a continuación. Otras clases de presión pueden ser proporcionadas si es necesario. Para productos no estándar, por favor contacte con el Departamento de Marketing de Grandpipe.

Las clasificaciones de presión de las tuberías GRP se han establecido de acuerdo con el enfoque de diseño descrito en el Manual de Diseño de Tuberías de Fibra de Vidrio AWWA M45. Las tuberías están clasificadas para soportar la presión máxima de operación incluso cuando están enterradas a la profundidad máxima recomendada.

Para garantizar la larga vida útil para la cual están diseñadas nuestras tuberías, se deben tener en cuenta y observar las siguientes capacidades en servicio

Presión de Prueba Hidrostática

(Para una prueba de campo segura y adecuada, otras estructuras y equipos en las tuberías deben ser seleccionados e instalados correctamente.)

Surgencia

Clase de Rigidez

Las definiciones de las clases de rigidez de las tuberías GRP se proporcionan en los estándares ISO y AWWA, basados en el mismo principio pero con coeficientes diferentes. La definición más utilizada es la “rigidez específica inicial del anillo” incluida en el estándar ISO, basada en la fórmula EI/D³, en N/m² (Pa).

La clase de rigidez se selecciona de acuerdo con dos parámetros. Estos son: (1) condiciones de enterramiento que incluyen el suelo nativo, el tipo de relleno y la profundidad de cobertura, y (2) presión negativa. Las características del suelo nativo se valoran de acuerdo con la prueba de penetración estándar ASTM D 1586.

Las tuberías GRP de Grandpipe se producen basadas en las siguientes clases de rigidez estándar.

De acuerdo con las solicitudes de los clientes, las tuberías GRP de Grandpipe pueden producirse con valores de rigidez superiores a 10.000 Pa y valores intermedios.

Longitud de la Tubería

La longitud estándar de las tuberías GRP de Grandpipe es de 12 m para diámetros mayores de 300 mm. Los diámetros menores están disponibles en una longitud estándar de 6 metros.

Las tuberías GRP de Grandpipe pueden producirse en el rango de 0,30 – 15 m de longitud para diámetros mayores de 300 mm (incluyendo longitudes intermedias).

Velocidad de Flujo

La velocidad de flujo máxima recomendada es de 3.0 m/s. Se pueden usar velocidades de hasta 5.0 m/s si el agua es limpia y no contiene material abrasivo.

Relación de Poisson

La relación de Poisson está influenciada por la construcción de la tubería. Para las tuberías GRP de Grandpipe, la relación para las cargas circunferenciales (hoop) y la respuesta axial varía de 0,22 a 0,29. Para la carga axial y la respuesta circunferencial, la relación de Poisson será ligeramente menor.

Resistencia a la Radiación Solar Directa (Ultravioleta - UV)

La luz solar es la principal fuente de radiación ultravioleta. Las pruebas e investigaciones realizadas por el socio tecnológico de Grandpipe demuestran que la degradación ultravioleta no representa un problema considerable para la vida útil prolongada de las tuberías GRP producidas con esta tecnología. El respaldo tecnológico de Grandpipe es completamente capaz de realizar diseños personalizados en los que los clientes soliciten factores de seguridad adicionales.

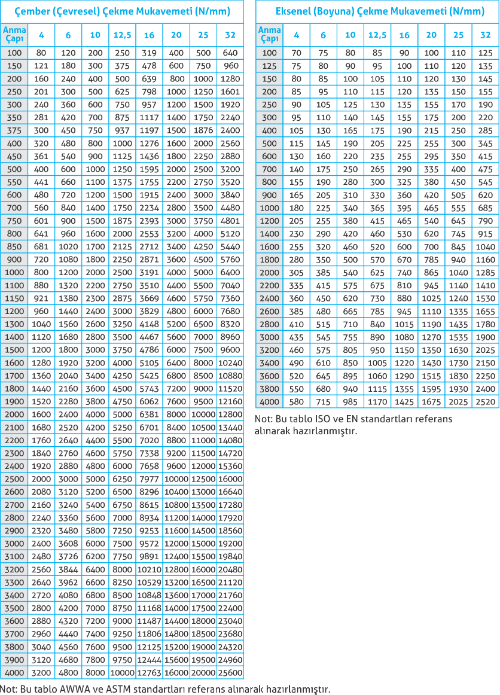

Valores de Capacidad de Carga (Resistencia)

Para fines de diseño, se pueden utilizar los siguientes valores para la capacidad de carga de tracción circunferencial y tracción axial.

Consideraciones de Temperatura

La temperatura máxima permitida del fluido sin reducción de presión es de 45 °C. Grandpipe recomienda que la clasificación de presión se reduzca en una clase cuando las temperaturas de operación estén entre 46 °C y 60 °C (por ejemplo, una tubería PN16 con una clasificación de presión de 16 bar se utilizaría como un producto clasificado PN10). La resistencia a la temperatura de las tuberías GRP puede aumentar hasta 100 °C utilizando tipos de resinas apropiadas.

Expansión Térmica

El coeficiente de expansión y contracción axial térmica para las tuberías GRP de Grandpipe es de 24 – 30 * 10⁻⁶ cm/cm/°C.

Coeficientes de Flujo

Según las pruebas realizadas, el Coeficiente Colebrook – White puede tomarse como 0.029. Esto corresponde a un Coeficiente de Flujo Hazen – Williams aproximadamente C = 150 – 165 y un Coeficiente de Rugosidad Mannings de n = 0.009 y un Número de Rugosidad de Superficie de 0.00518 en la Ecuación Darcy-Weisbach.

Propiedades Hidráulicas

Debido a los coeficientes de flujo especiales, las tuberías GRP tienen características específicas:

• La superficie interna extremadamente suave de las tuberías GRP reduce la resistencia al flujo, y por lo tanto, se disminuyen la energía requerida y el costo de bombeo.
• Debido a la resistencia a la corrosión de las tuberías GRP, la calidad de la tubería no varía con el tiempo. A diferencia de las tuberías de concreto y acero, los coeficientes de flujo de las tuberías GRP no cambian durante su vida útil.
• Para un caudal específico, se puede elegir una tubería de diámetro más pequeño en comparación con otros tipos de tuberías.
• Ejemplo: Veremos que en lugar de utilizar una tubería de acero de 2000 mm, podemos transferir la misma cantidad de fluido con una pérdida de carga igual a través de una tubería GRP de 1800 mm.

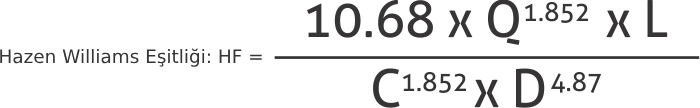

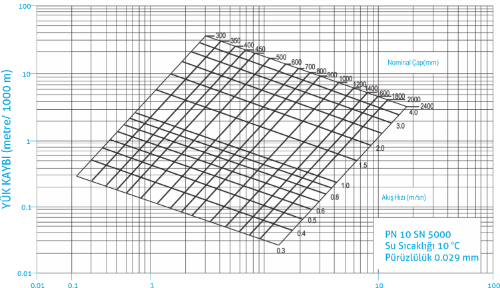

Ecuación de Hazen-Williams:HF=formula

Resistencia a la Abrasión

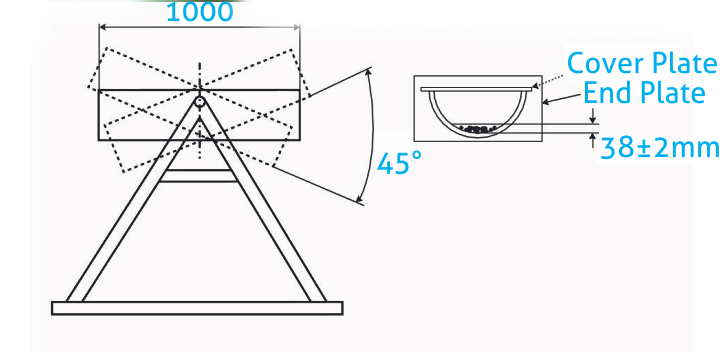

La resistencia a la abrasión está relacionada con los efectos de arena o materiales granulares similares que pueden estar en la superficie interior de la tubería. Aunque no existe un procedimiento estándar de prueba o método de clasificación ampliamente utilizado, las tuberías GRP de Grandpipe han sido evaluadas utilizando el Método Darmstadt Rocker, que es bien conocido en el sector. Usando grava, la pérdida promedio por abrasión de las tuberías GRP es de 0.34 mm / 100,000 ciclos. Los resultados pueden variar dependiendo del tipo de material abrasivo utilizado en la prueba.

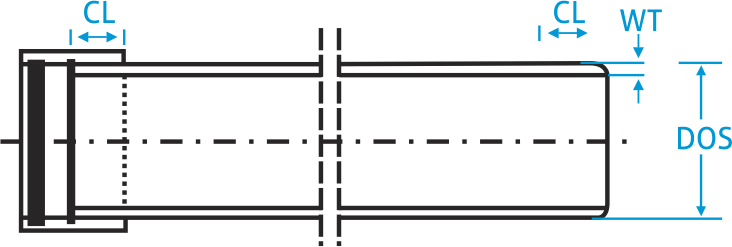

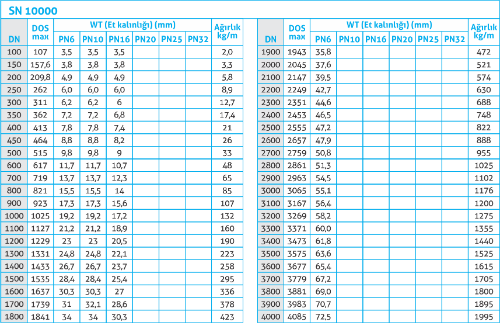

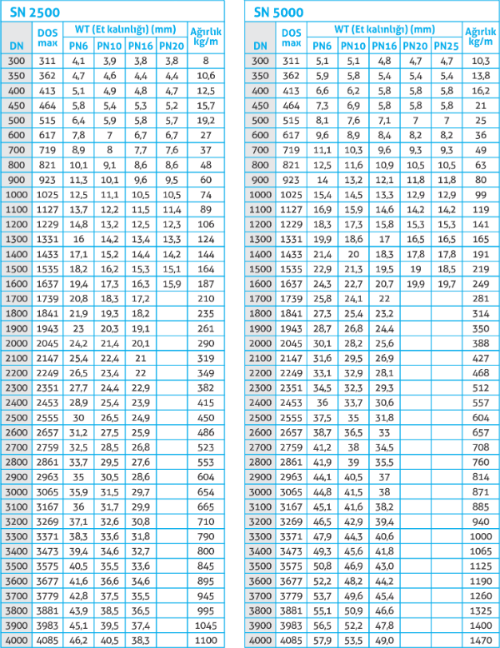

Tamaños de Tubería

Nota: Los valores proporcionados en las tablas son valores promedio definidos de acuerdo con los criterios de producción estándar de Grandpipe, y estos valores pueden variar según la diversidad de las materias primas utilizadas.
