Qualitätskriterien

Grandpipe legt die Qualitätskriterien für alle verwendeten Rohstoffe fest. Die Rohstoffe werden mit einem Zertifikat des Lieferanten geliefert, das die Übereinstimmung mit den Abnahmekriterien von Grandpipe belegt. Darüber hinaus werden alle Rohstoffe vor ihrer Verwendung stichprobenartig getestet, um sicherzustellen, dass die Rohrmaterialien den angegebenen Spezifikationen entsprechen.

Die Hauptrohstoffgruppen, die bei der Herstellung von GFK-Rohren verwendet werden, sind nachstehend aufgeführt:

• Glasfaser
• Harz
• Katalysator (Härter)
• Füllstoff (Quarzsand)
• ChemischeZusatzstoffe und Beschleuniger
• Oberflächenmatten
• Fertige Ware Qualitätskriterien

Alle Fertigwaren (GFK-Rohre) werden den folgenden Kontrollschritten unterzogen:

• Visuelle Inspektion
• Barcol-Härte (Barcol: Oberflächenhärteeinheit, die im Allgemeinen für GFK-Verbundwerkstoffe verwendet wird)
• Wanddicke
• Messung der Länge
• Messung des Durchmessers
• Hydrostatische Dichtheitsprüfung ( Zweifacher Nenndruck)

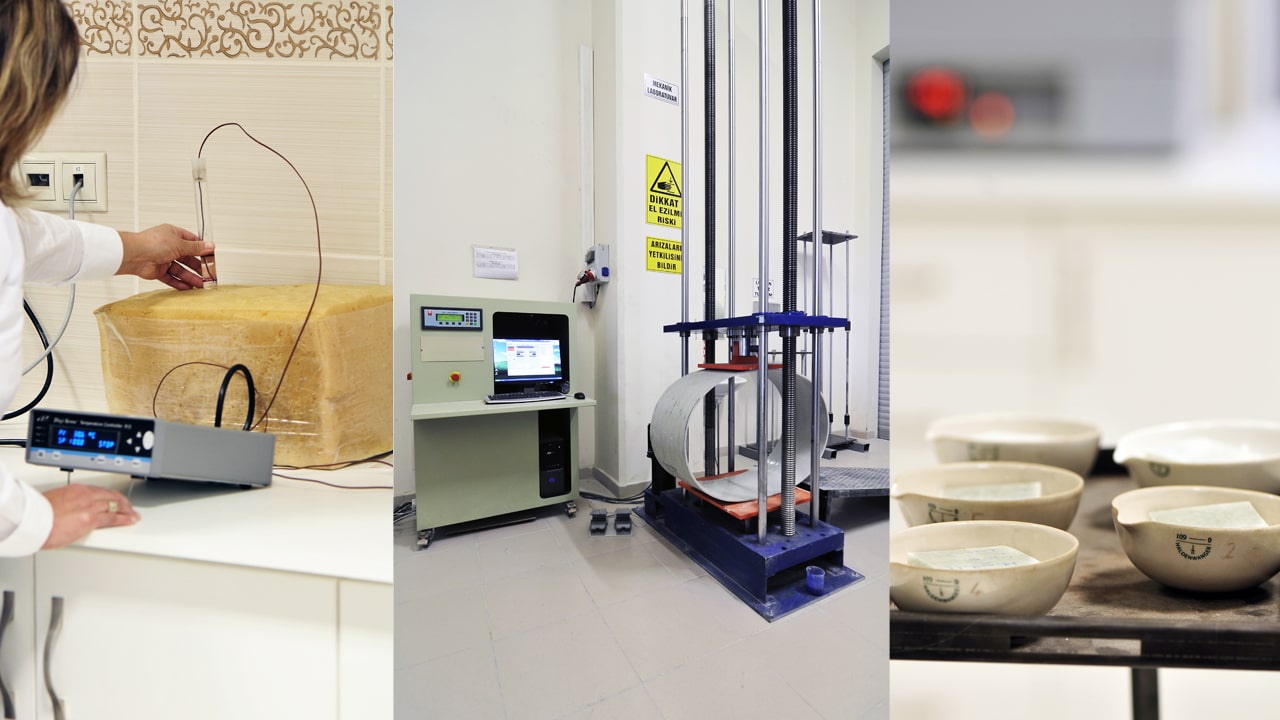

Auf Stichprobenbasis werden folgende Kontrollschritte durchgeführt:

• Steifigkeit des Rohres
• Kontrolle der inneren Oberfläche unter Biegebelastung.
• Kontrolle des strukturellen Versagens unter der Durchbiegungslast.
• Analyse der Verbundstruktur und Überprüfung der Konstruktion
• Ringzugfestigkeit (in Umfangsrichtung)
• Axiale (längsgerichtete) Zugfestigkeit

Physikalische Eigenschaften

Die anfänglichen physikalischen Eigenschaften der Rohre werden durch Kontrollschritte auf der Grundlage von Probenahmen bestimmt. Die Langzeiteigenschaften der Rohre werden bei den folgenden Artikeln berücksichtigt. Diese Tests werden gemäß den definierten Grandpipe Qualitätskriterien durchgeführt. Diese Kriterien werden unter Bezugnahme auf die Obergrenzen lokaler und internationaler Normen festgelegt. Die Testergebnisse sind die wichtigsten Parameter, um die Qualität der fertigen Rohre zu gewährleisten.

Langfristige Leistungskriterien

Die allgemeine Anforderung aller Normen ist es, Mindestleistungskriterien zu erhalten. Bei GFK-Rohrsystemen ist die langfristige Leistung das wichtigste Qualitätskriterium, das über die kurzfristige oder anfängliche Leistung hinausgeht, und alle Qualitätskriterien von Grandpipe sind auf die langfristige Leistung ausgerichtet. Unter Berücksichtigung verschiedener Betriebsbedingungen sind die wichtigsten Punkte wie folgt:

• Langfristige spezifische Ringsteifigkeit
• Langfristige Ringbiegedehnung
• Hydrostatische Bemessungsgrundlage (HDB)
• Langzeit-Dehnungskorrosion

Zusätzlich zu den Hauptleistungskriterien werden Grandpipe GFK-Rohre auf folgende Eigenschaften geprüft:

• Ultraviolett (UV)-Beständigkeit
• Abrasionsbeständigkeit
• Fließgeschwindigkeit
• Beständigkeit gegen unterschiedliche Betriebstemperaturen
• Feuerbeständigkeit
