Durchmesserklasse

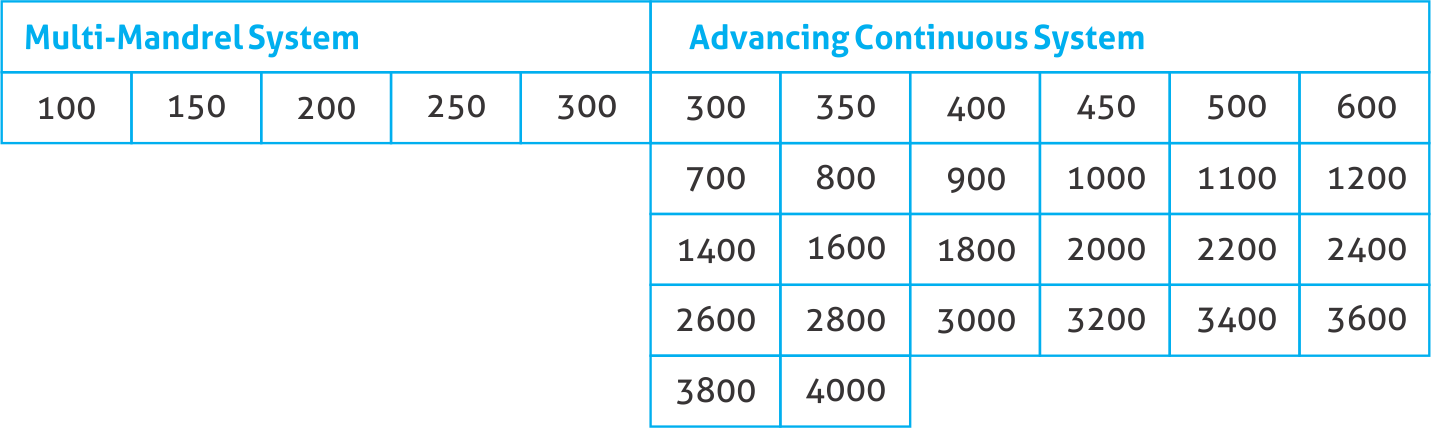

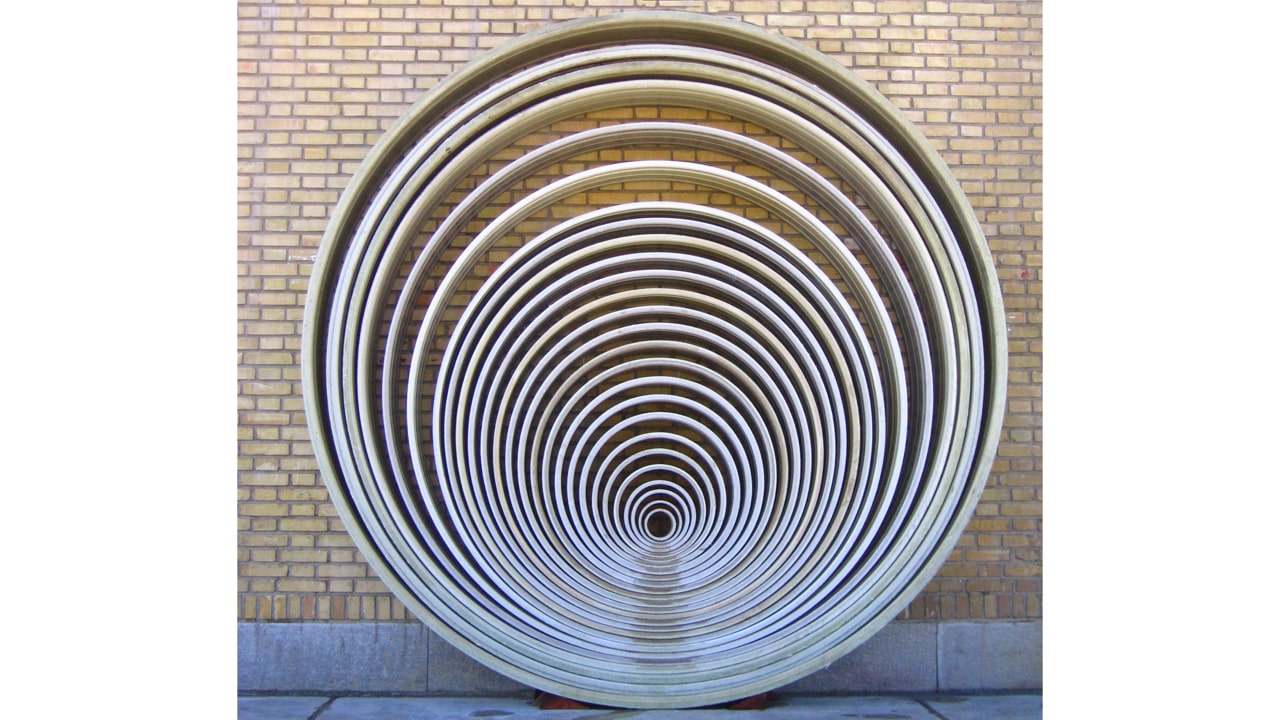

Die von uns technologisierten Grandpipe GRP-Rohre können in einem Durchmesserbereich von 100 bis 4000 mm produziert werden. Standarddurchmesser sind unten aufgeführt (in mm). Auf Kundenwunsch können auch Zwischendurchmesser zwischen 100 und 4000 mm hergestellt werden. Bitte kontaktieren Sie das Grandpipe-Marketing-Team für weitere Informationen.

Druckklasse

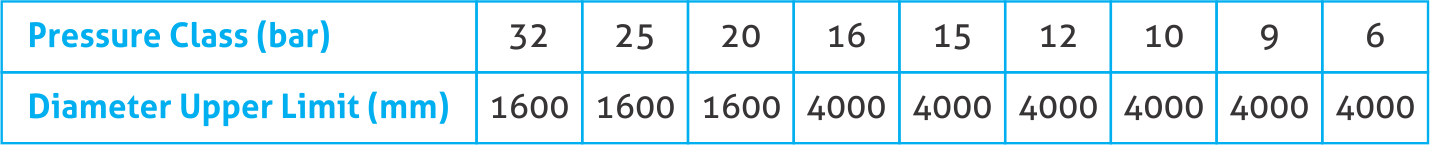

Grandpipe GRP-Rohre haben eine standardmäßige Druckklassenskala, wie unten dargestellt. Andere Druckklassen können bei Bedarf bereitgestellt werden. Für nicht standardmäßige Produkte wenden Sie sich bitte an das Grandpipe-Marketing-Team.

Die Druckklassen von GRP-Rohren wurden gemäß dem Designansatz im AWWA M45 Fiberglass Pipe Design Manual festgelegt. Rohre sind bei vollem Betriebsdruck ausgelegt, selbst wenn sie bis zur empfohlenen maximalen Tiefe vergraben werden.

Um die lange Lebensdauer zu gewährleisten, für die unsere Rohre ausgelegt sind, sollten die folgenden Fähigkeiten im Betrieb beachtet werden.

Hydrostatischer Prüfdruck

(Für einen sicheren und ordnungsgemäßen Feldertest sollten andere Strukturen und Ausrüstungen in den Rohrleitungen ordnungsgemäß ausgewählt und installiert werden.)

Druckstöße

Steifigkeitsklasse

Definitionen der Steifigkeitsklassen von GRP-Rohren sind in ISO- und AWWA-Normen auf der Grundlage desselben Prinzips mit unterschiedlichen Koeffizienten festgelegt. Die am häufigsten verwendete Definition ist die „anfängliche spezifische Ringsteifigkeit“, die in der ISO-Norm auf der Grundlage der Formel EI/D³ in N/m² (Pa) enthalten ist.

Die Steifigkeitsklasse wird basierend auf zwei Parametern ausgewählt: (1) den Vergrabungsbedingungen, die den natürlichen Boden, die Art der Verfüllung und die Überdeckungstiefe umfassen, und (2) dem Unterdruck. Die Eigenschaften des natürlichen Bodens werden nach dem ASTM D 1586 Standard Penetration Test bewertet.

Grandpipe GRP-Rohre werden auf der Grundlage der folgenden Standard-Steifigkeitsklassen produziert.

Auf Kundenwunsch können Grandpipe GRP-Rohre mit Steifigkeiten von mehr als 10.000 Pa und Zwischengrade hergestellt werden.

Rohrlänge

Die Standardlänge der Grandpipe GRP-Rohre beträgt 12 m für Durchmesser über 300 mm. Kleinere Durchmesser sind in einer Standardlänge von 6 Metern erhältlich.

Grandpipe GRP-Rohre können in Längen von 0,30 bis 15 m für Durchmesser über 300 mm produziert werden (einschließlich Zwischenlängen).

Strömungsgeschwindigkeit

Die maximal empfohlene Strömungsgeschwindigkeit beträgt 3,0 m/s. Geschwindigkeiten von bis zu 5,0 m/s können verwendet werden, wenn das Wasser sauber ist und keine abrasiven Materialien enthält.

Poisson-Verhältnis

Das Poisson-Verhältnis wird durch die Rohrkonstruktion beeinflusst. Bei Grandpipe GRP-Rohren liegt das Verhältnis für Umfangslasten und axiale Reaktion zwischen 0,22 und 0,29. Bei axialer Belastung und Umfangsreaktion wird das Poisson-Verhältnis etwas geringer sein.

Beständigkeit gegen direkte Sonneneinstrahlung (Ultraviolett-UV-Strahlung)

Sonnenlicht ist die Hauptquelle ultravioletter Strahlung. Tests und Forschungen, die von Grandpipes Technologiepartner durchgeführt wurden, zeigen eindeutig, dass die UV-Abbaurate für die langfristige Lebensdauer von GRP-Rohren, die mit dieser Technologie hergestellt werden, kein bedeutendes Problem darstellt. Die technologische Basis von Grandpipe ist vollständig in der Lage, maßgeschneiderte Designs zu erstellen, bei denen Kunden zusätzliche Sicherheitsfaktoren anfordern..

Tragfähigkeit (Festigkeitswerte)

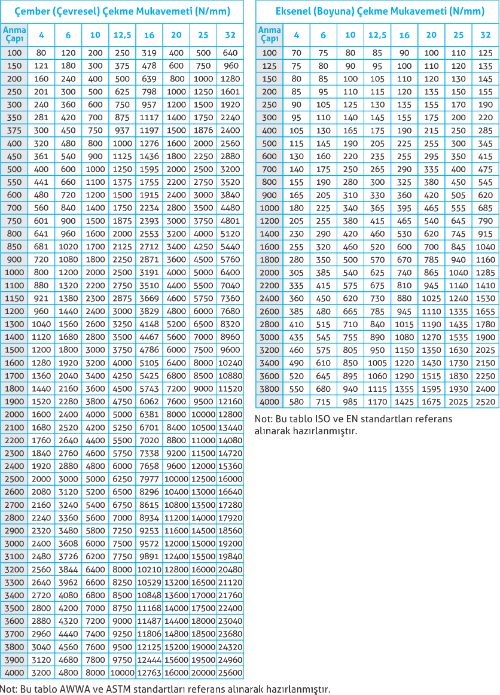

Für Designzwecke können die folgenden Werte für Umfangs- und axiale Zugfestigkeit verwendet werden.

Temperaturbetrachtung

Die maximal zulässige Temperatur des Fluids ohne Druckminderung beträgt 45 °C. Grandpipe empfiehlt, dass die Druckklasse um eine Stufe reduziert wird, wenn die Betriebstemperaturen zwischen 46 °C und 60 °C liegen (zum Beispiel würde ein PN16-Rohr mit einem Druckwert von 16 bar als Produkt der Klasse PN10 verwendet). Die Temperaturbeständigkeit von GRP-Rohren kann durch die Verwendung geeigneter Harze auf bis zu 100 °C erhöht werden.

Thermische Ausdehnung

Der thermische Ausdehnungs- und Kontraktionskoeffizient für Grandpipe GRP-Rohre beträgt 24–30 * 10⁻⁶ cm/cm/°C.

Strömungskoeffizienten

Basierend auf durchgeführten Tests kann der Colebrook-White-Koeffizient mit 0,029 angenommen werden. Dies entspricht einem Hazen-Williams-Strömungskoeffizienten von etwa C = 150–165 und einem Manning-Rauheitskoeffizienten von n=0,009 sowie einer Oberflächenrauheitszahl von 0,00518 in der Darcy-Weisbach-Gleichung.

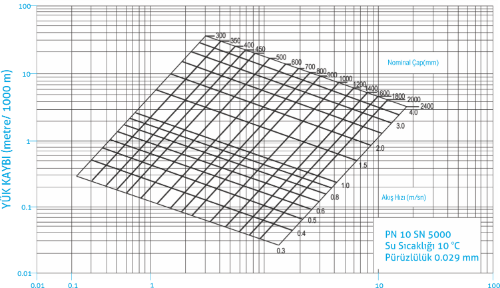

Hydraulische Eigenschaften

Dank spezieller Strömungskoeffizienten haben GRP-Rohre einige spezifische Eigenschaften:

• Die extrem glatte Innenfläche der GRP-Rohre reduziert den Strömungswiderstand, wodurch der erforderliche Energie- und Pumpkostenaufwand gesenkt wird.
• Durch die Korrosionsbeständigkeit der GRP-Rohre verändert sich die Rohrqualität im Laufe der Zeit nicht. Im Gegensatz zu Beton- und Stahlrohren ändern sich die Strömungskoeffizienten von GRP-Rohren während ihrer Lebensdauer nicht.
• Für eine bestimmte Fördermenge kann im Vergleich zu anderen Rohrtypen ein Rohr mit kleinerem Durchmesser gewählt werden.

Beispiel: Statt eines 2000 mm Stahlrohrs kann dieselbe Flüssigkeitsmenge mit demselben Druckverlust durch ein 1800 mm GRP-Rohr transportiert werden.

Hazen  Williams Equation: HF = formül:

Abriebfestigkeit

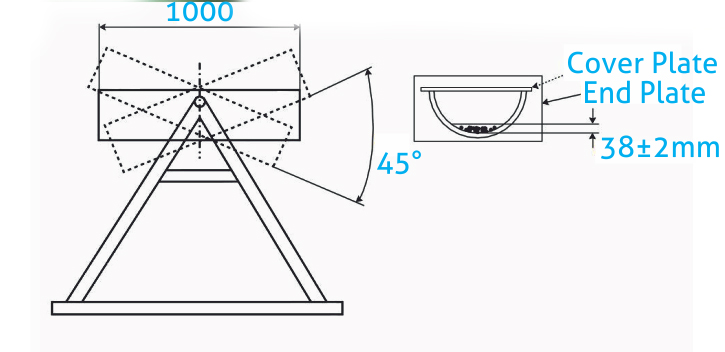

Die Abriebfestigkeit hängt von den Auswirkungen von Sand oder ähnlichen körnigen Materialien ab, die sich möglicherweise auf der Innenfläche des Rohrs befinden. Obwohl es kein weit verbreitetes Standardtestverfahren oder eine Bewertungsmethode gibt, wurden Grandpipe GRP-Rohre mit der in der Branche bekanntesten Darmstadt Rocker-Methode bewertet. Bei der Verwendung von Kies beträgt der durchschnittliche Abriebverlust von GRP-Rohren 0,34 mm / 100.000 Zyklen. Die Ergebnisse können je nach Art des im Test verwendeten Schleifmaterials variieren.

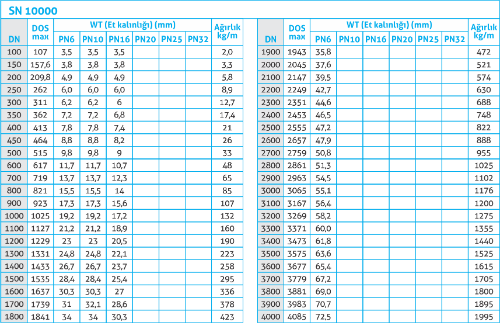

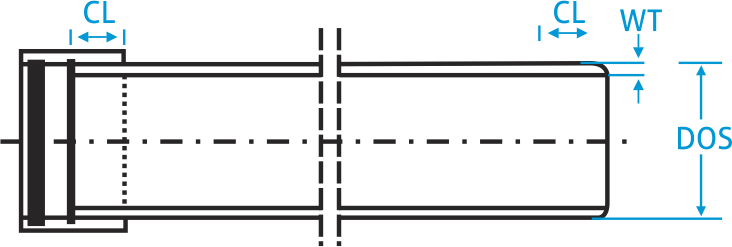

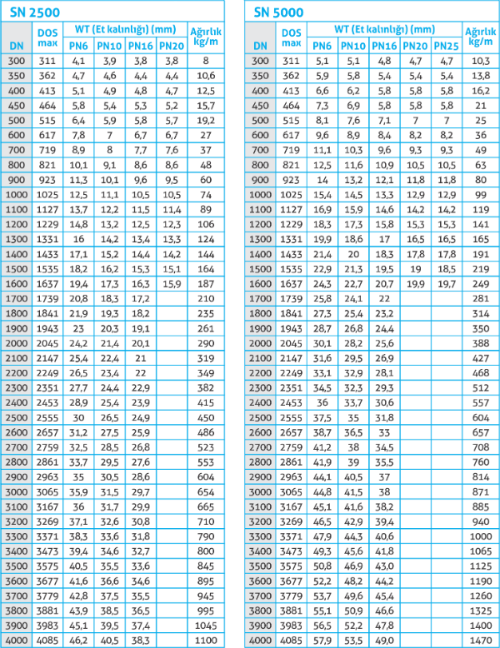

Rohrmaße
