Класс диаметра

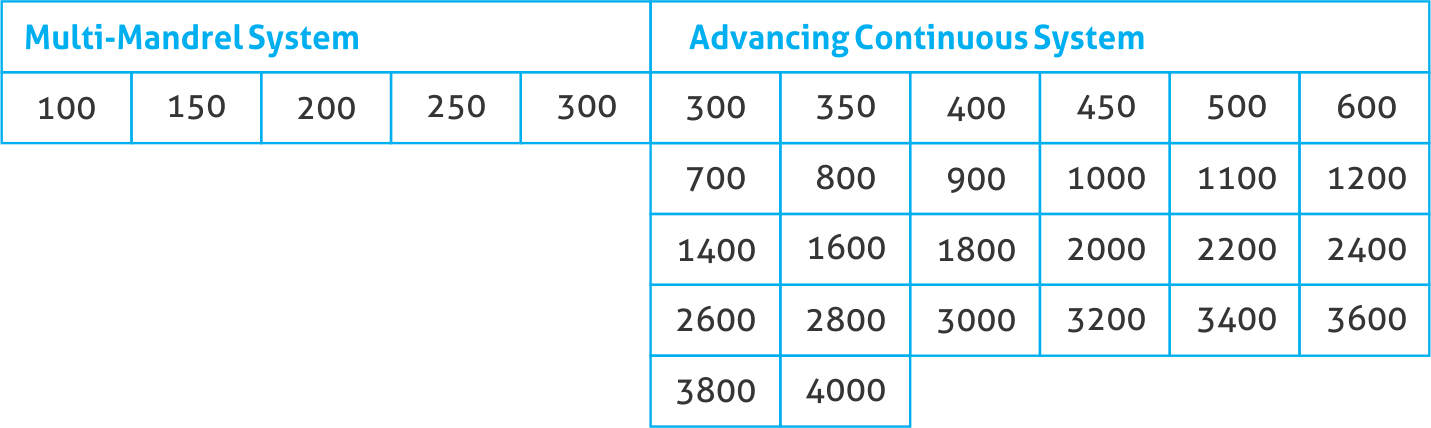

Трубы GRP, технологически разработанные компанией Grandpipe, могут быть произведены в диапазоне от 100 до 4000 мм в диаметре. Стандартные диаметры указаны ниже (в мм). По запросу клиента могут быть изготовлены другие промежуточные диаметры в пределах от 100 до 4000 мм. Пожалуйста, свяжитесь с маркетинговым отделом Grandpipe для получения дополнительной информации.

Класс давления

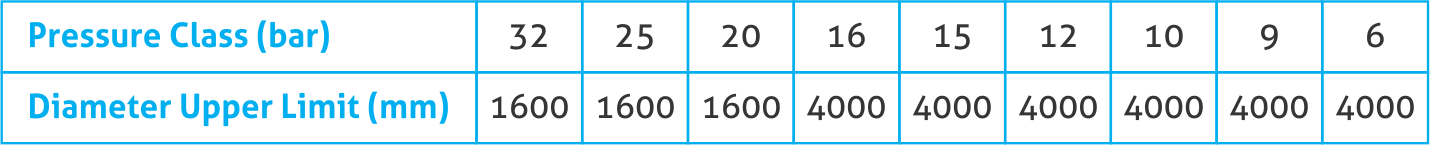

Трубы GRP компании Grandpipe имеют стандартный диапазон классов давления, показанный ниже. Другие классы давления могут быть предоставлены при необходимости. Для нестандартных продуктов, пожалуйста, свяжитесь с маркетинговым отделом Grandpipe.

Классы давления труб GRP были установлены в соответствии с подходом проектирования, изложенным в руководстве по проектированию труб из стеклопластика AWWA M45. Трубы имеют класс давления, рассчитанный на полное рабочее давление, даже если они закапываются на максимальную рекомендуемую глубину.

Чтобы обеспечить долгий срок службы, для которого наши трубы были спроектированы, следует отметить и соблюдать следующие возможности в эксплуатации.

Давление гидростатического испытания

(For a safe and proper field test, other structures and equipments at pipelines should be properly selected and installed.)

Ударное давление

Класс жесткости

Определения классов жесткости труб GRP приведены в стандартах ISO и AWWA, основанных на одном и том же принципе с различными коэффициентами. Наиболее часто используемое определение — это "начальная специфическая кольцевая жесткость", включенная в стандарт ISO и основанная на формуле EI/D³, в Н/м² (Па).

Класс жесткости выбирается в зависимости от двух параметров: (1) условий засыпки, которые включают естественный грунт, тип обратной засыпки и глубину покрытия, и (2) отрицательного давления. Характеристики естественного грунта оцениваются по стандартному тесту на проникаемость ASTM D 1586.

Трубы GRP компании Grandpipe производятся на основе следующих стандартных классов жесткости.

В соответствии с запросами клиентов, трубы GRP компании Grandpipe могут быть изготовлены с жесткостью более 10 000 Па и промежуточными значениями жесткости

Длина трубы

Стандартная длина труб GRP компании Grandpipe составляет 12 м для диаметров более 300 мм. Для меньших диаметров доступна стандартная длина в 6 метров.

Трубы GRP компании Grandpipe могут быть изготовлены в диапазоне от 0,30 до 15 м длиной для диаметров более 300 мм (включая промежуточные длины).

Скорость потока

Максимально рекомендуемая скорость потока составляет 3,0 м/с. Скорости до 5,0 м/с могут использоваться, если вода чистая и не содержит абразивных материалов.

Коэффициент Пуассона

Коэффициент Пуассона зависит от конструкции трубы. Для труб GRP компании Grandpipe коэффициент для окружных (по окружности) нагрузок и осевой реакции колеблется от 0,22 до 0,29. Для осевой нагрузки и окружной реакции коэффициент Пуассона будет немного меньше.

Сопротивление прямому солнечному (ультрафиолетовому - UV) излучению

Солнечный свет является основным источником ультрафиолетового излучения. Испытания и исследования, проведенные технологическим партнером компании Grandpipe, абсолютно подтверждают, что ультрафиолетовое разрушение не является значительной проблемой для длительного срока службы труб GRP, произведенных с использованием этой технологии. Технологическая база Grandpipe полностью способна выполнять индивидуальные проекты, где клиенты запрашивают дополнительные факторы безопасности.

Значения несущей способности (прочности)

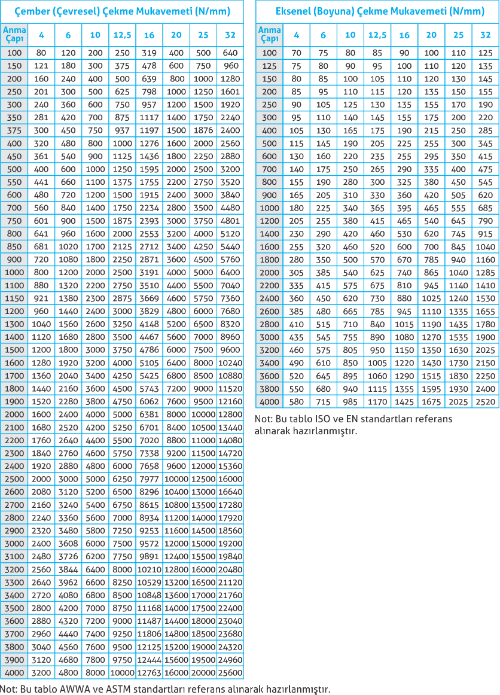

Для проектирования могут быть использованы следующие значения для прочности на растяжение по окружности и осевой растяжения.

Температурные условия

Максимально допустимая температура жидкости без снижения давления составляет 45 °C. Компания Grandpipe рекомендует снижать класс давления на один, если рабочие температуры находятся в диапазоне от 46 °C до 60 °C (например, труба PN16 с классом давления 16 бар будет использоваться как продукт с классом PN10). Температурная стойкость труб GRP может увеличиваться до 100 °C при использовании соответствующих типов смол.

Тепловое расширение

Коэффициент теплового расширения и сжатия для труб GRP компании Grandpipe составляет 24 – 30 * 10^-6 см/см/°C.

Коэффициенты потока

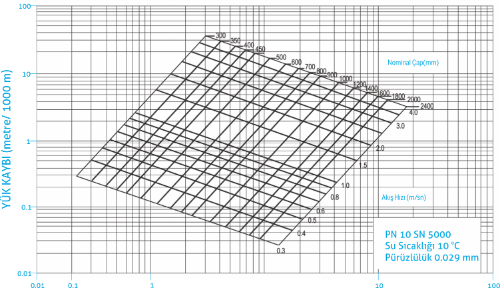

На основе проведенных испытаний коэффициент Колебрука-Уайта можно принять равным 0,029. Это соответствует коэффициенту потока Хазена-Уильямса примерно C = 150 – 165, коэффициенту шероховатости Мэннинга n = 0,009 и числу шероховатости поверхности 0,00518 в уравнении Дарси-Вейсбаха.

Гидравлические свойства

Благодаря специальным коэффициентам потока трубы GRP имеют некоторые специфические характеристики:

• Экстремально гладкая внутренняя поверхность труб GRP снижает сопротивление потоку, и, следовательно, требуемая энергия и стоимость перекачки уменьшаются.
• Благодаря коррозионной стойкости труб GRP, качество труб не меняется со временем. В отличие от бетонных и стальных труб, коэффициенты потока труб GRP не изменяются в течение их срока службы.
• Для заданного расхода можно выбрать трубу меньшего диаметра по сравнению с другими типами труб.

Пример: Мы увидим, что вместо использования стальной трубы диаметром 2000 мм мы можем передать такое же количество жидкости при том же потерях напора через трубу GRP диаметром 1800 мм.

Уравнение Хазена-Уильямса: HF = формула:

Сопротивление абразивному износу

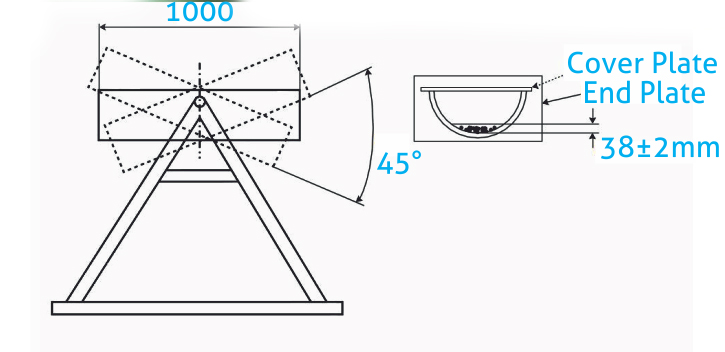

Сопротивление абразивному износу связано с воздействием песка или подобных зернистых материалов, которые могут находиться на внутренней поверхности трубы. Хотя не существует широко используемой стандартной процедуры тестирования или метода ранжирования, трубы GRP компании Grandpipe были оценены с использованием метода рокера Дармштадта, который наиболее известен в отрасли. При использовании гравия средняя потеря от абразивного износа труб GRP составляет 0,34 мм на 100 000 циклов. Результаты могут варьироваться в зависимости от типа абразивного материала, используемого в тесте.

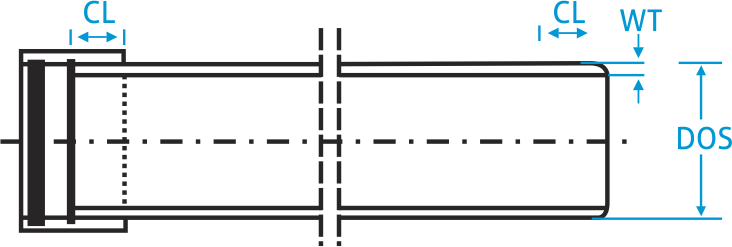

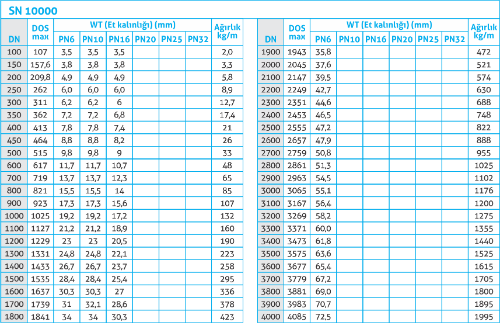

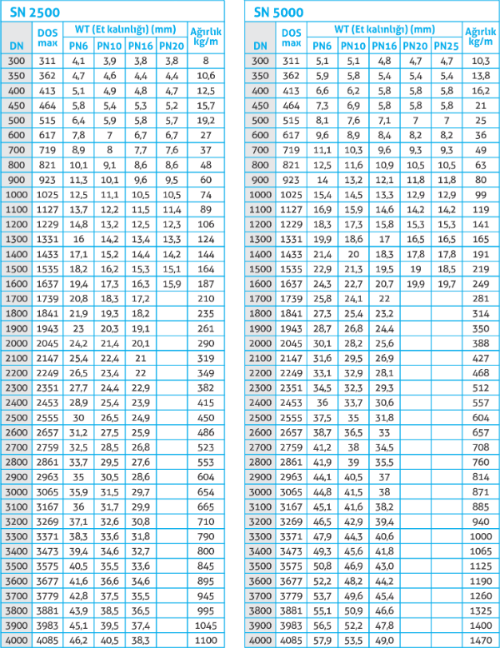

Размеры труб

Примечание: Значения, указанные в таблицах, являются средними значениями, определенными в соответствии со стандартными критериями производства компании Grandpipe, и могут варьироваться в зависимости от разнообразия используемых сырьевых материалов.
