Типы установки

Типы установки

Тип установки 1:

• Тщательно подготовленное основание.
• Засыпка зоны трубы на 300 мм выше купола трубы с использованием указанного засыпочного материала, уплотненного до необходимого уровня относительного уплотнения.

Примечание: Для неподавляющих применений требование уплотнения на 300 мм выше купола трубы не применяется.

Тип установки 2:

• Засыпка до уровня 60 % диаметра трубы с использованием указанного засыпочного материала, уплотненного до необходимого уровня относительного уплотнения.
• Засыпка от 60 % диаметра до 300 мм выше купола трубы с относительным уплотнением, необходимым для достижения минимального модуля почвы 1.4 МПа.

Примечание 1: Тип установки 2 не применяется для малых диаметров.

Примечание 2: Тип установки 2 не подходит для условий с высоким трафиком.

Альтернативные установки для учета конкретных полевых условий включают более широкие траншеи, ограждения, стабилизацию грунта, геотекстили и т. д. Рекомендуется ознакомиться с инструкциями по установке труб Grandpipe для закопанных труб для получения дополнительных деталей.

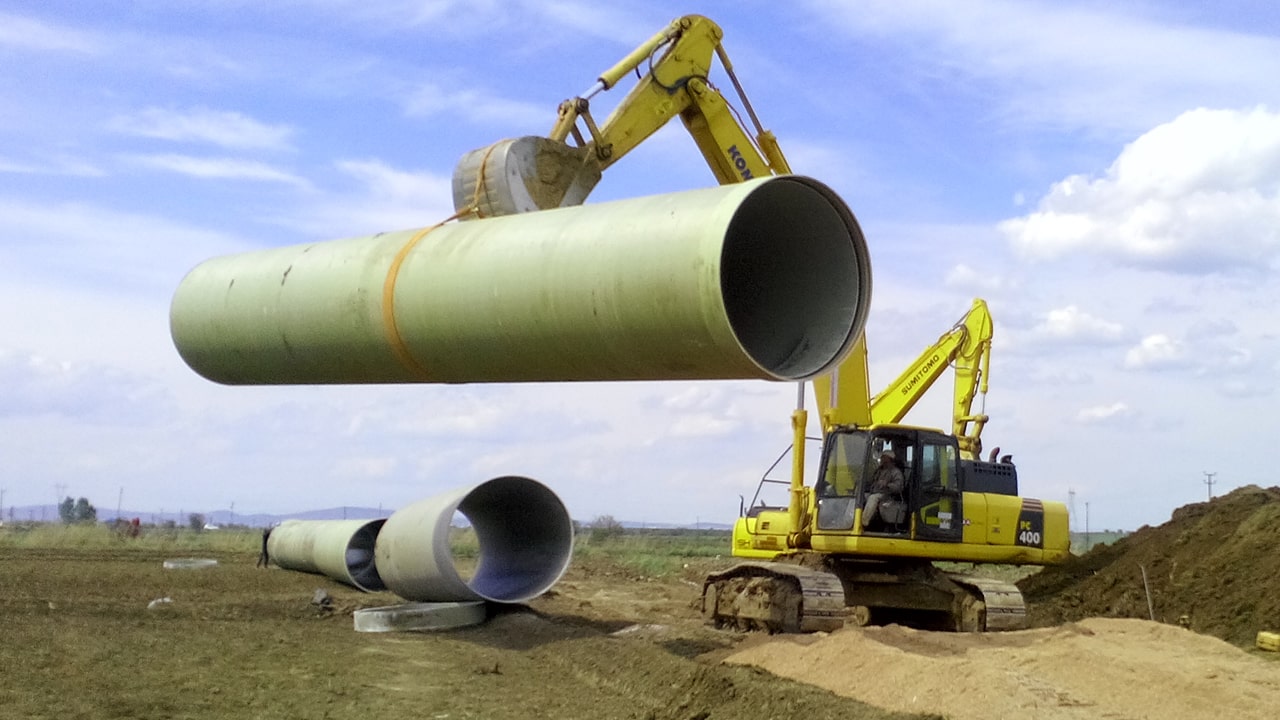

Трубы GRP компании Grandpipe могут быть установлены в различных ситуациях, включая надземные, подводные, безтраншейные и наклонные применения. Эти приложения могут требовать более тщательного первоначального планирования и большего внимания, чем стандартная установка закопанных труб. Пожалуйста, свяжитесь с Grandpipe для получения дополнительной информации.

.

Траншея

Траншея всегда должна быть достаточно широкой, чтобы обеспечить укладку и уплотнение засыпочных материалов в зоне трубы и обеспечить правильную поддержку трубы. Глубины покрытия, указанные в этой брошюре, основаны на предположенной ширине траншеи, равной 1,75 диаметра трубы. Ширина траншеи до 1,5 диаметра может быть достижима, однако предельные глубины засыпки будут подвержены изменениям. В исключительных условиях рекомендуется проконсультироваться с экспертной командой Grandpipe.

Подушка

Дно траншеи, выполненное из подходящего материала, должно обеспечивать равномерную и непрерывную поддержку трубы.

Материалы для засыпки

Для обеспечения удовлетворительной работы системы труба-грунт необходимо использовать правильный засыпочный материал. Большинство крупных зернистых грунтов (в соответствии с Единой системой классификации грунтов) приемлемы в качестве подушки и засыпки в зоне трубы. Когда инструкции позволяют использовать естественный грунт в качестве засыпки, следует избегать органических материалов. Следующая таблица указывает приемлемые засыпочные грунты:

Стандартные детали траншеи

Типичные детали траншеи для труб GRP могут быть следующими:

• Размер A составляет минимум 0,75 DN / 2.
• При обнаружении в дне траншеи скальных пород, жестких слоев, мягких, рыхлых, неустойчивых или сильно расширяющихся грунтов может потребоваться увеличить глубину слоя подушки для обеспечения адекватной продольной поддержки.
• Размер A должен обеспечивать достаточное пространство для работы оборудования для уплотнения и гарантировать правильное размещение засыпки в зоне подушки. Это может потребовать широкой траншеи, чем минимально указанная выше (особенно для малых диаметров).

Проверка установленной трубы

После установки каждой трубы необходимо проверить максимальное вертикальное диаметральное отклонение. Для труб Grandpipe GRP эта процедура быстрая и простая.

Установленное диаметральное отклонение

Максимально допустимое начальное диаметральное отклонение (обычно вертикальное) должно быть следующим:

Максимально допустимое долговременное диаметральное отклонение составляет 5 % для диаметров 300 мм и более и 4 % для меньших диаметров. Эти значения применимы ко всем классам жесткости. Выпуклости, плоские участки или другие резкие изменения кривизны стенки трубы не допускаются. Труба, установленная вне этих пределов, может не выполнять свои функции должным образом.

Нагрузки от транспорта

Вся засыпка до уровня должна быть уплотнена, когда присутствуют непрерывные нагрузки от транспорта. Минимальные ограничения по покрытию могут быть уменьшены с помощью специальных установок, таких как бетонная оболочка, бетонные покрытия и трубопроводы и т. д.

На основе минимального модуля уплотнения грунта в зоне трубы 6,9 МПа.

Высокое давление

Для высоких давлений свыше 16 бар может потребоваться большая глубина закладки, чтобы предотвратить подъем и движение. Трубы диаметром DN 300 и более должны иметь минимальную глубину закладки 1,2 метра, а для меньших диаметров — 0,8 метра.

Высокий уровень грунтовых вод

Минимальное покрытие из грунта должно составлять 0,75 диаметра трубы (с минимальной удельной плотностью сухого грунта 1900 кг/м³), чтобы предотвратить плавание пустой подводной трубы. В качестве альтернативы установка может быть выполнена с использованием анкерования труб. Если предлагается анкерование, то крепежные ремни должны быть из плоского материала шириной минимум 25 мм, расположенные с максимальным интервалом 4 метра. Пожалуйста, проконсультируйтесь с Grandpipe для получения деталей по анкерованию и минимальной глубине покрытия с анкерами.

Угловое отклонение соединений

Соединения муфт подвергаются обширным испытаниям и квалификации в соответствии с EN 1119, ASTM D4161 и ISO 8639. Максимальное угловое отклонение для каждого соединения муфты — измеряемое как изменение в центрах смежных труб — не должно превышать значений, указанных в таблице ниже.

Трубы должны соединяться в прямом положении, но не полностью до линии центра, а затем отклоняться угловым образом по мере необходимости.

Когда система труб GRP будет работать при давлениях, превышающих 16 бар, допустимое угловое отклонение соединений должно быть уменьшено до уровней, указанных в следующей таблице.

Ударная волна и гидравлический удар

Гидравлический удар или ударная волна — это внезапный подъем или падение давления, вызванное резким изменением скорости жидкости в системе трубопроводов. Обычной причиной этих изменений потока является быстрое закрытие или открытие клапанов или внезапный запуск или остановка насосов, например, во время сбоя питания. Наиболее важные факторы, влияющие на давление гидравлического удара в системе трубопроводов, — это изменение скорости жидкости, скорость изменения скорости (время закрытия клапана), сжимаемость жидкости, жесткость трубы в окружном направлении и физическая компоновка системы трубопроводов.

При аналогичных условиях для труб GRP, стальных и из ductile iron, давление гидравлического удара, предполагаемое для труб GRP, примерно на 50 % ниже, чем для других. Трубы Grandpipe GRP имеют допустимое давление удара в 40 % от номинального давления.

Приблизительное соотношение для максимального изменения давления в данной точке в прямом трубопроводе с незначительными потерями на трение может быть рассчитано по формуле.
