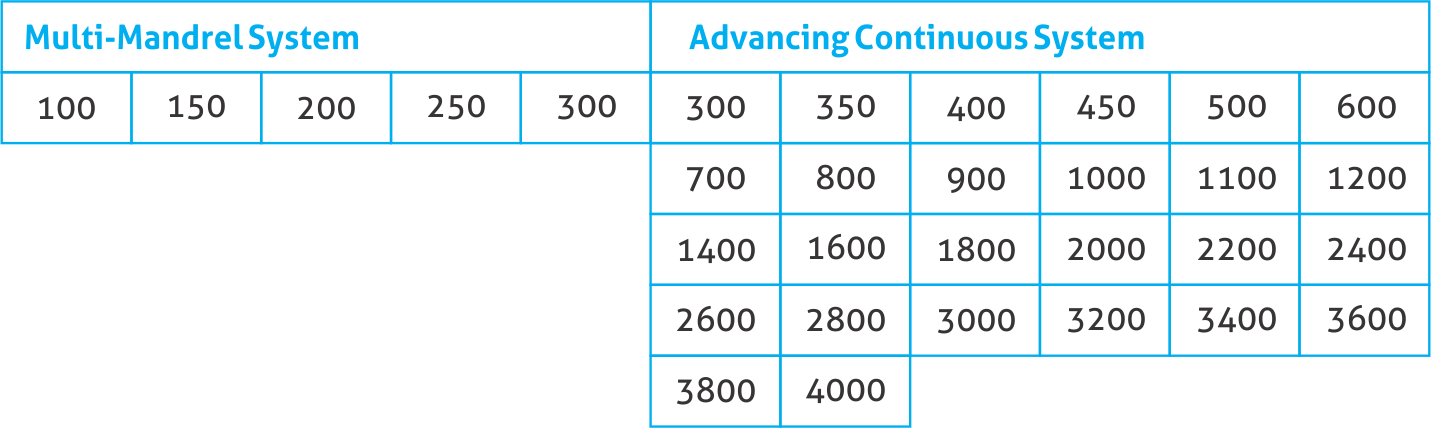

فئة القطر

يمكن إنتاج أنابيب GRP من Grandpipe التي تم تكنولوجيا إنتاجها لدينا بقطر يتراوح بين 100 - 4000 مم. تُعطى الأقطار القياسية أدناه (بالملم). وفقًا لطلب العميل، يمكن إنتاج أقطار متوسطة أخرى بين 100 - 4000 مم. يرجى الاتصال بقسم التسويق في Grandpipe للحصول على مزيد من المعلومات.

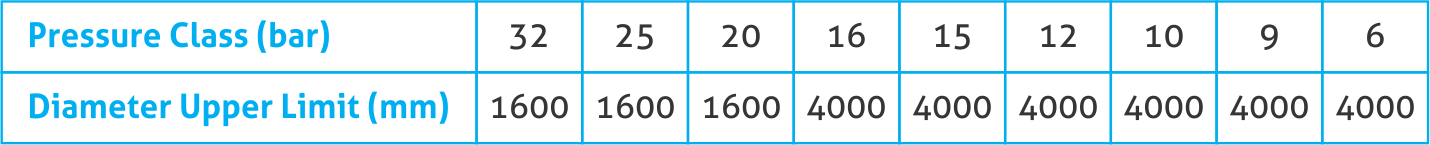

فئة الضغط

تتمتع أنابيب GRP من Grandpipe بنطاق فئات الضغط القياسية كما هو موضح أدناه. يمكن توفير فئات ضغط أخرى إذا لزم الأمر. للحصول على منتجات غير قياسية، يرجى الاتصال بقسم التسويق في Grandpipe.

تم تحديد تصنيفات الضغط لأنابيب GRP وفقًا للنهج التصميمي الموصوف في دليل تصميم أنابيب الألياف الزجاجية AWWA M45. يتم تصنيف الأنابيب وفقًا للضغط الكامل للتشغيل حتى عند دفنها إلى أقصى عمق موصى به.

لضمان العمر الطويل الذي تم تصميم أنابيبنا من أجله، يجب ملاحظة واتباع القدرات التالية أثناء الخدمة.

ضغط اختبار الهيدروستاتيكي

(لإجراء اختبار ميداني آمن وصحيح، يجب اختيار وتركيب الهياكل والمعدات الأخرى في خطوط الأنابيب بشكل مناسب.)

الضغط المتزايد

فئة الصلابة

تم تقديم تعريفات فئات صلابة أنابيب GRP في معايير ISO وAWWA استنادًا إلى نفس المبدأ مع معاملات مختلفة. التعريف الأكثر استخدامًا هو "الصلابة الحلقية المحددة الأولية" المدرجة في معيار ISO بناءً على المعادلة EI/D³، بوحدة N/m² (Pa).

تُحدد فئة الصلابة وفقًا لاثنين من المعايير: (1) ظروف الدفن التي تشمل التربة الأصلية، نوع الردم وعمق الغطاء، و(2) الضغط السالب. يتم تقييم خصائص التربة الأصلية وفقًا لاختبار اختراق ASTM D 1586.

تُنتج أنابيب Grandpipe GRP بناءً على فئات الصلابة القياسية التالية.

وفقًا لطلبات العملاء، يمكن إنتاج أنابيب Grandpipe GRP بأكثر من 10,000 باسكال وقيم صلابة متوسطة.

طول الأنبوب

الطول القياسي لأنابيب Grandpipe GRP هو 12 متر للأقطار التي تزيد عن 300 مم. الأقطار الأصغر متاحة بطول قياسي يبلغ 6 متر.

يمكن إنتاج أنابيب Grandpipe GRP في نطاق من 0.30 – 15 متر للطول للأقطار التي تزيد عن 300 مم. (بما في ذلك الأطوال المتوسطة.)

سرعة التدفق

أقصى سرعة تدفق موصى بها هي 3.0 م/ث. يمكن استخدام سرعات تصل إلى 5.0 م/ث إذا كانت المياه نظيفة ولا تحتوي على أي مواد كاشطة.

نسبة بواسون

تتأثر نسبة بواسون ببناء الأنبوب. بالنسبة لأنابيب Grandpipe GRP، تتراوح النسبة للأحمال المحيطية (الدوائر) والاستجابة المحورية من 0.22 إلى 0.29. بالنسبة للأحمال المحورية والاستجابة المحيطية، ستكون نسبة بواسون أقل قليلاً.

المقاومة لأشعة الشمس المباشرة (الأشعة فوق البنفسجية - UV)

تعتبر أشعة الشمس هي المصدر الرئيسي للإشعاع فوق البنفسجي. تظهر الاختبارات والأبحاث التي أجراها الشريك التكنولوجي لشركة Grandpipe أن تدهور الأشعة فوق البنفسجية ليس مشكلة كبيرة لعمر الخدمة الطويل لأنابيب GRP المنتجة باستخدام هذه التكنولوجيا. الخلفية التكنولوجية لشركة Grandpipe قادرة تمامًا على تصميمات مخصصة حيث يطلب العملاء عوامل أمان إضافية.

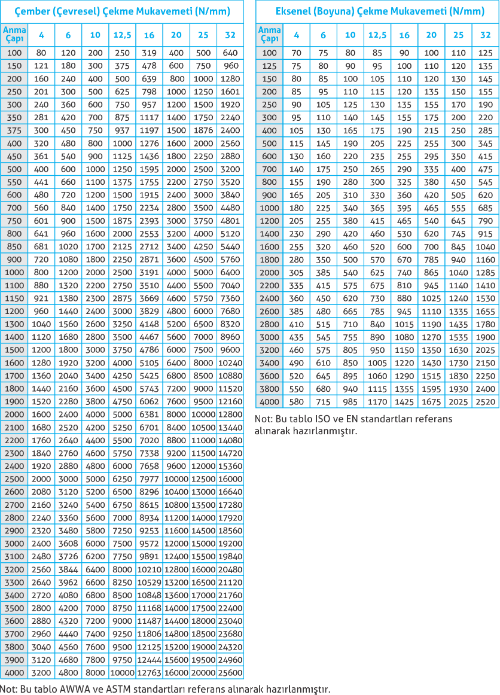

قيم قدرة التحمل (القوة)​​​​​​​

لأغراض التصميم، يمكن استخدام القيم التالية لسعة التحمل للأحمال الشد المحيطية والمحورية.

اعتبارات درجة الحرارة​​​​​​​

أقصى درجة حرارة مسموح بها للسوائل دون تقليل الضغط هي 45 °م. توصي Grandpipe بأنه يجب خفض تصنيف الضغط إلى فئة واحدة عندما تكون درجات الحرارة التشغيلية بين 46 °م و60 °م (على سبيل المثال، يمكن استخدام أنبوب PN16 الذي له تصنيف ضغط قدره 16 بار كمنتج مصنف PN10). يمكن أن تزداد مقاومة درجة حرارة أنابيب GRP حتى 100 °م باستخدام أنواع مناسبة من الراتنجات.

التمدد الحراري​​​​​​​

معامل التمدد والانكماش المحوري لأنابيب Grandpipe GRP هو 24 – 30 * 10^-6 سم/سم/°م.

معاملات التدفق

استنادًا إلى الاختبارات التي أجريت، يمكن اعتبار معامل كولبروك – وايت كـ 0.029. وهذا يتوافق مع معامل تدفق هازن – ويليامز تقريبًا C = 150 – 165، ومعامل خشونة مانينغ n=0.009 ورقم خشونة السطح 0.00518 في معادلة دارسي-وايزباخ.

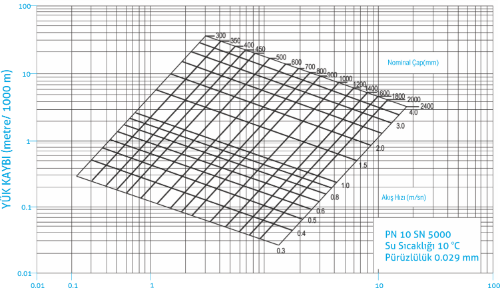

الخصائص الهيدروليكية​​​​​​​

بسبب معاملات التدفق الخاصة، تتمتع أنابيب GRP ببعض الخصائص المحددة:

- السطح الداخلي الناعم للغاية لأنابيب GRP يقلل من مقاومة التدفق، وبالتالي يتم تقليل الطاقة المطلوبة وتكاليف الضخ.
- بفضل مقاومة التآكل لأنابيب GRP، لا تختلف جودة الأنبوب على مر الزمن. على عكس أنابيب الخرسانة والصلب، لا تتغير معاملات التدفق لأنابيب GRP خلال عمرها التشغيلي.
- بالنسبة لتدفق محدد، يمكن اختيار أنبوب بقطر أصغر مقارنةً بأنواع الأنابيب الأخرى.
  مثال: سنرى أنه بدلاً من استخدام أنبوب فولاذي بقطر 2000 مم، يمكننا نقل نفس كمية السوائل بنفس فقد الرأس من خلال أنبوب GRP بقطر 1800 مم.

معادلة هازن ويليامز: HF =

مقاومة التآكل

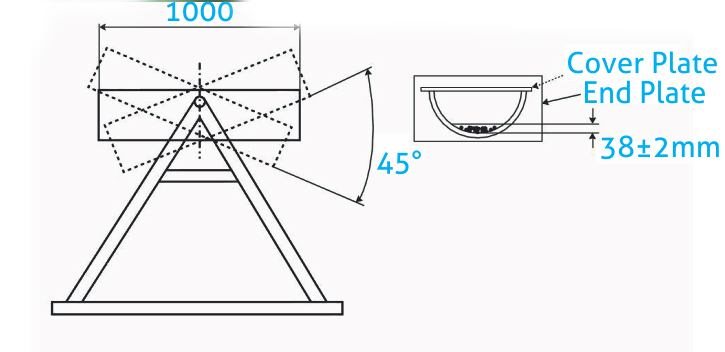

ترتبط مقاومة التآكل بتأثيرات الرمل أو المواد الحبيبية المشابهة التي قد توجد على السطح الداخلي للأنبوب. على الرغم من عدم وجود إجراء اختبار قياسي مستخدم على نطاق واسع أو طريقة تصنيف، تم تقييم أنابيب Grandpipe GRP باستخدام طريقة "Darmstadt Rocker" المعروفة في القطاع. باستخدام الحصى، كان متوسط فقدان التآكل لأنابيب GRP هو 0.34 مم / 100,000 دورة. يمكن أن تختلف النتائج اعتمادًا على نوع المادة الكاشطة المستخدمة في الاختبار.

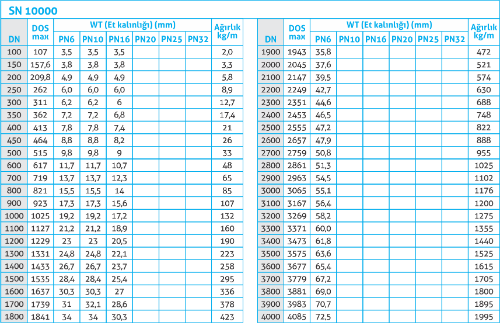

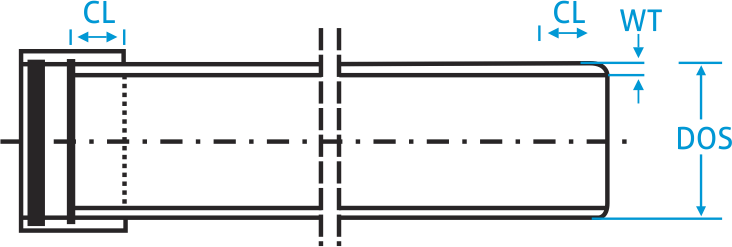

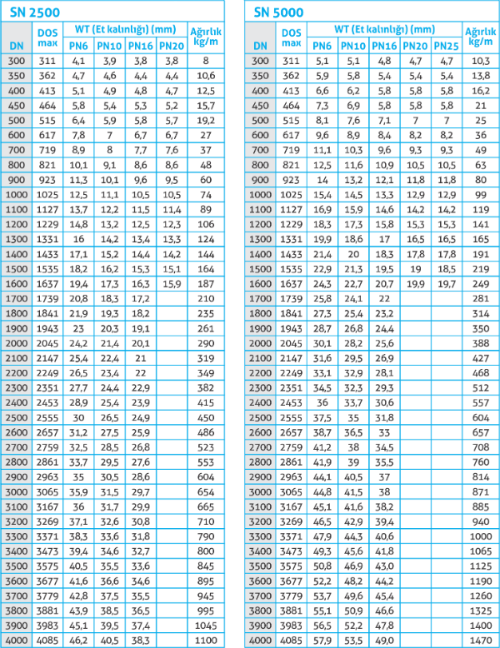

أبعاد الأنابيب

ملاحظة: القيم المقدمة في الجداول هي قيم متوسطة محددة وفقًا لمعايير الإنتاج القياسية لشركة Grandpipe، وقد تتغير هذه القيم وفقًا لتنوع المواد الخام المستخدمة.
