أنواع التركيب

أنواع التركيب

نوع التركيب1:

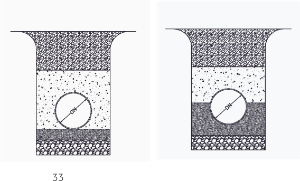

سرير مُنشأ بعناية
تعبئة منطقة الأنابيب بمواد التعبئة المحددة حتى 300 مم فوق قمة الأنبوب مع ضغط المواد حتى مستوى الضغط النسبي المطلوب.
ملاحظة: بالنسبة للتطبيقات غير الضغطية، لا يُطبق شرط ضغط 300 مم فوق قمة الأنبوب.

نوع التركيب 2:

تعبئة حتى مستوى 60% من قطر الأنبوب بمواد التعبئة المحددة المضغوطة حتى مستوى الضغط النسبي المطلوب.
تعبئة من 60% من القطر حتى 300 مم فوق قمة الأنبوب مع ضغط نسبي ضروري لتحقيق حد أدنى من معامل التربة قدره 1.4 ميجا باسكال.
ملاحظة 1: لا ينطبق نوع التركيب 2 على الأقطار الصغيرة.

ملاحظة 2: نوع التركيب 2 غير مناسب لظروف الأحمال المرورية العالية.

تشمل التركيبات البديلة لتناسب ظروف المجال المحددة خنادق أوسع، دعامات لوحية، تثبيت التربة، أقمشة جيولوجية، وغيرها. يجب الرجوع إلى تعليمات تركيب Grandpipe للأنابيب المدفونة للحصول على مزيد من التفاصيل.

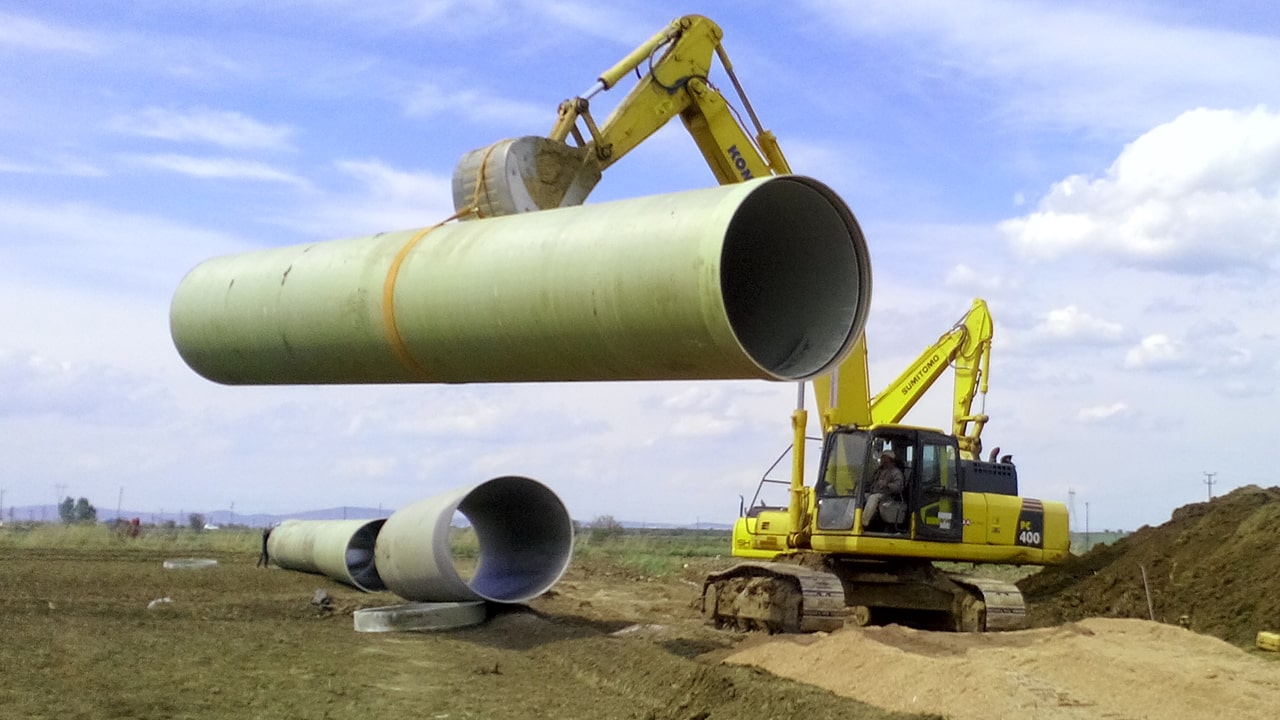

يمكن تركيب أنابيب GRP من Grandpipe في عدد من المواقف المختلفة بما في ذلك التركيبات فوق الأرض، وتحت الماء، وبدون خنادق، والتطبيقات المائلة. قد تتطلب هذه التطبيقات تخطيطًا أوليًا أكبر واهتمامًا أكثر من تركيب الأنابيب المدفونة القياسي. يرجى الاتصال بـ Grandpipe للحصول على مزيد من المعلومات.

الحفر

يجب أن تكون الخندق دائمًا واسعة بما يكفي للسماح بوضع وضغط مواد التعبئة لمنطقة الأنابيب وتوفير الدعم المناسب للأنبوب. تعتمد أعماق تغطية الأنابيب المقدمة في هذه الكتيب على عرض خندق مفترض يبلغ 1.75 مرة من القطر الاسمي للأنبوب. قد يمكن تحقيق عروض تصل إلى 1.5 مرة من DN، ومع ذلك ستتأثر حدود التغطية. في ظروف غير عادية، يرجى استشارة فريق خبراء Grandpipe.

التسوية

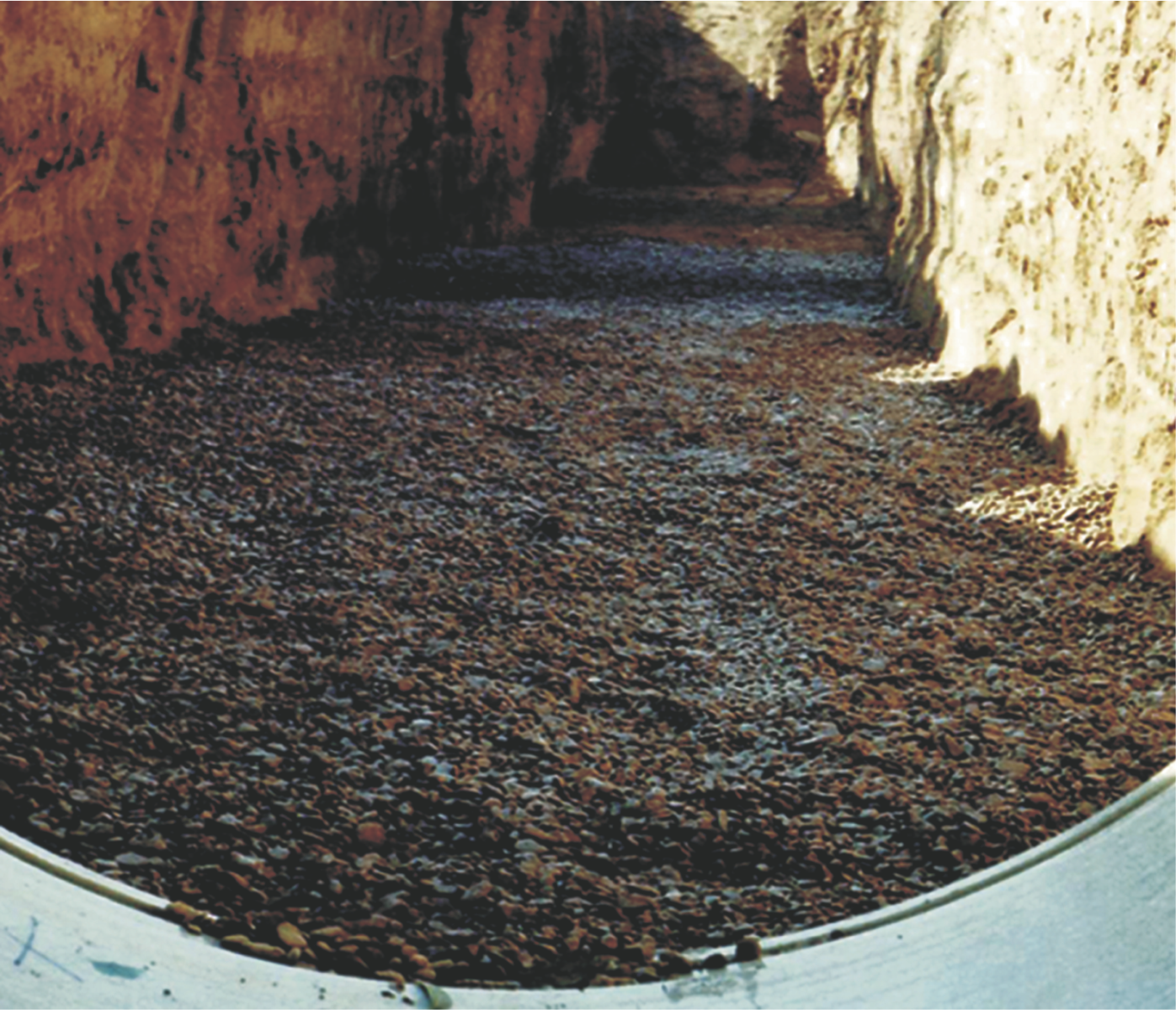

يجب أن يوفر سرير الخندق، من مواد مناسبة، دعمًا موحدًا ومستمرًا للأنبوب.

مواد التعبئة

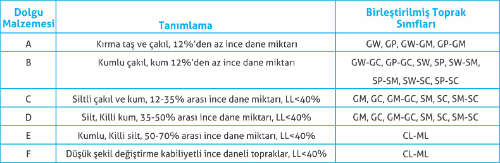

لضمان نظام أنبوب-تربة مرضٍ، يجب استخدام مادة تعبئة صحيحة. معظم الترب الحبيبية الخشنة (كما تم تصنيفها وفقًا لنظام تصنيف التربة الموحد) تعتبر مواد مناسبة للتسوية وتعبئة منطقة الأنابيب. حيثما تسمح التعليمات باستخدام التربة الأصلية كمواد تعبئة، يجب توخي الحذر من المواد العضوية. الجدول التالي يحدد أنواع التربة المقبولة للتعبئة:

تفاصيل الخندق القياسية

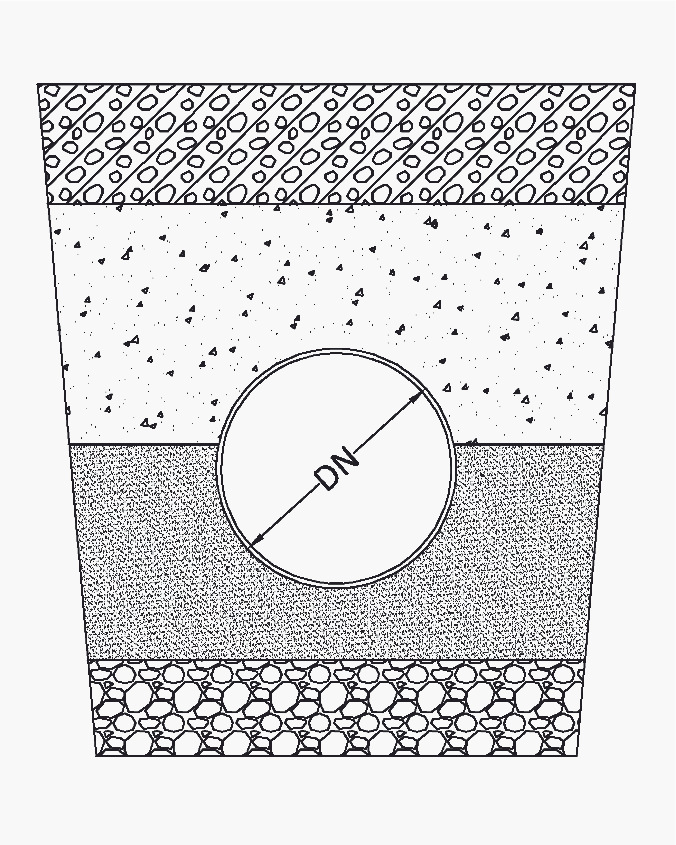

يمكن أن يكون شكل الخندق النموذجي لأنبوب GRP كما هو موضح في الشكل التالي:

البعد A هو الحد الأدنى 0.75 DN / 2.
عندما يتم مواجهة صخور أو طبقات صلبة، أو تربة لينة، أو فضفاضة، أو غير مستقرة، أو تربة شديدة التمدد في قاع الخندق، قد يكون من الضروري زيادة عمق طبقة التسوية لتحقيق دعم طولي كافٍ.
يجب أن يسمح البعد A بمساحة كافية لتشغيل معدات الضغط وضمان وضع التعبئة بشكل صحيح في منطقة الجانبين. قد يتطلب هذا خندقًا أوسع من الحد الأدنى المحدد أعلاه (خصوصًا للأقطار الصغيرة).

فحص الأنابيب المثبتة

بعد تركيب كل أنبوب، يجب فحص الحد الأقصى للانحراف العمودي القُطري. بالنسبة لأنابيب Grandpipe GRP، هذه العملية سريعة وسهلة.

الانحراف القُطري المثبت

يجب أن يكون الحد الأقصى المسموح به للانحراف القُطري الأولي (عادةً العمودي) كما يلي:

يجب أن يكون الحد الأقصى المسموح به للانحراف القُطري طويل الأمد 5 % للأقطار التي تبلغ 300 مم وما فوق و4 % للأقطار الأصغر. ستنطبق هذه القيم على جميع فئات الصلابة. لا يُسمح بوجود انتفاخات أو مناطق مسطحة أو تغييرات مفاجئة أخرى في انحناء جدار الأنبوب. قد لا تؤدي الأنابيب المثبتة خارج هذه الحدود إلى الأداء المطلوب.

حمل المرور

يجب ضغط جميع مواد التعبئة حتى مستوى الأرض عندما تكون الأحمال المرورية مستمرة. يمكن تقليل قيود الحد الأدنى للتغطية مع التثبيتات الخاصة مثل التغليف الخرساني، أو الألواح الخرسانية، أو الأغطية، إلخ.

استنادًا إلى الحد الأدنى لمودول تربة التعبئة في منطقة الأنبوب 6.9 ميجا باسكال.

الضغط العالي

قد يتطلب الضغط العالي الذي يتجاوز 16 بار عمق دفن أعمق لمنع الرفع والحركة. يجب أن يكون الحد الأدنى لعمق دفن الأنابيب - DN 300 وما فوق - 1.2 متر، و0.8 متر للأقطار الأصغر.

منسوب المياه المرتفع

يلزم وجود حد أدنى من تغطية التربة بمقدار 0.75 من قطر الأنبوب (كثافة التربة الجافة الأدنى 1900 كغ/م³) لمنع الأنبوب المغمور الفارغ من الطفو. بدلاً من ذلك، يمكن إجراء التركيب عن طريق تثبيت الأنابيب. إذا تم اقتراح التثبيت، يجب أن تكون الأشرطة المثبتة من مادة مسطحة – بعرض لا يقل عن 25 مم، موضوعة على فترات لا تزيد عن 4 أمتار – يرجى استشارة Grandpipe للحصول على تفاصيل حول التثبيت وعمق التغطية الأدنى مع المثبتات.

انحراف الزاوية في الوصلات

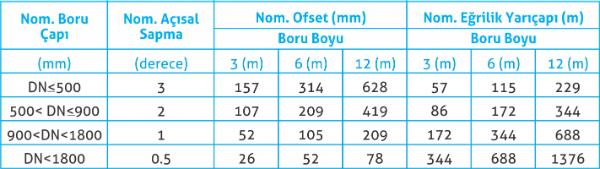

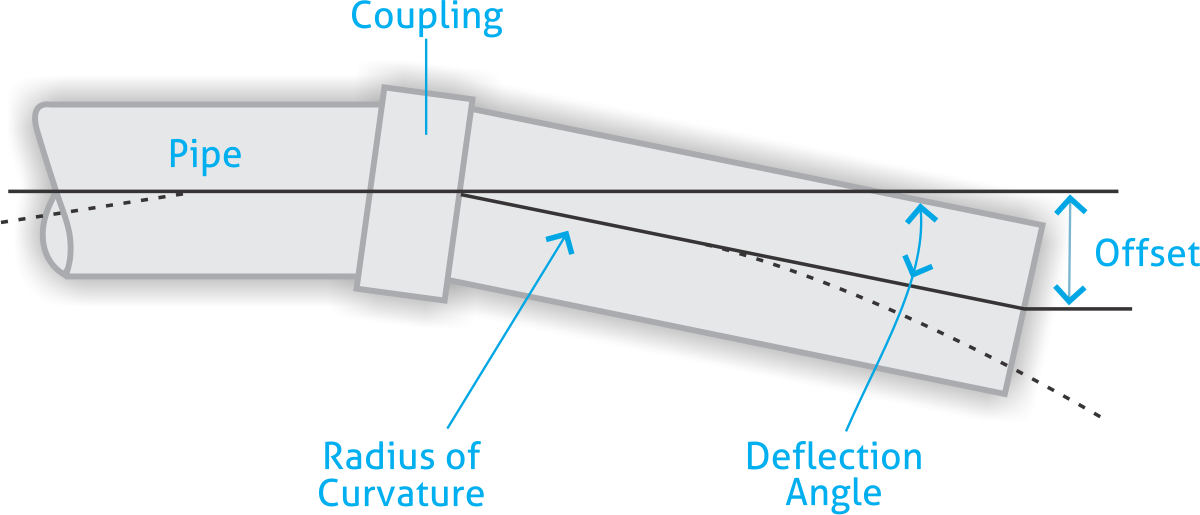

تم اختبار وتأكيد وصلات التوصيل بشكل مكثف وفقًا لمعايير EN 1119 و ASTM D4161 و ISO 8639. يجب ألا يتجاوز أقصى انحراف زاوي لكل وصلة توصيل – مقاسًا كتغيير في خطوط مركز الأنابيب المتجاورة – القيم المعطاة في الجدول أدناه.

يجب أن تكون الأنابيب متصلة بمحاذاة مستقيمة ولكن ليس حتى خط النهاية، وبعد ذلك يتم الانحراف الزاوي حسب الحاجة.

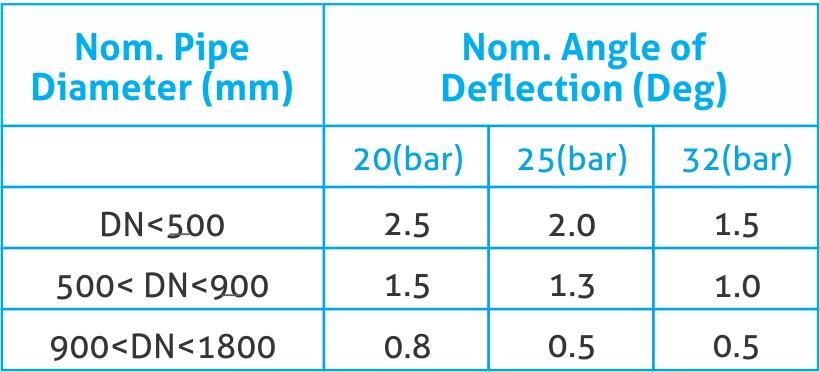

عندما يعمل نظام أنابيب GRP عند ضغوط تتجاوز 16 بار، يجب تقليل انحراف الزاوية المسموح به في الوصلات إلى المستويات المذكورة في الجدول التالي.

الضغط الناتج عن الصدمة أو الضغط الهيدروليكي هو الزيادة المفاجئة أو الانخفاض في الضغط الناتج عن تغيير مفاجئ في سرعة السائل داخل نظام الأنابيب. السبب المعتاد لهذه التغيرات في التدفق هو الإغلاق السريع أو الفتح للصمامات أو بدء تشغيل أو إيقاف المضخات فجأة، كما يحدث أثناء انقطاع التيار الكهربائي. العوامل الأكثر أهمية التي تؤثر على ضغط الصدمة في نظام الأنابيب هي تغير سرعة السائل، ومعدل تغيير السرعة (زمن إغلاق الصمام)، وقابلية انضغاط السائل، ومرونة الأنابيب في الاتجاه المحيطي، والتخطيط الفيزيائي لنظام الأنابيب.

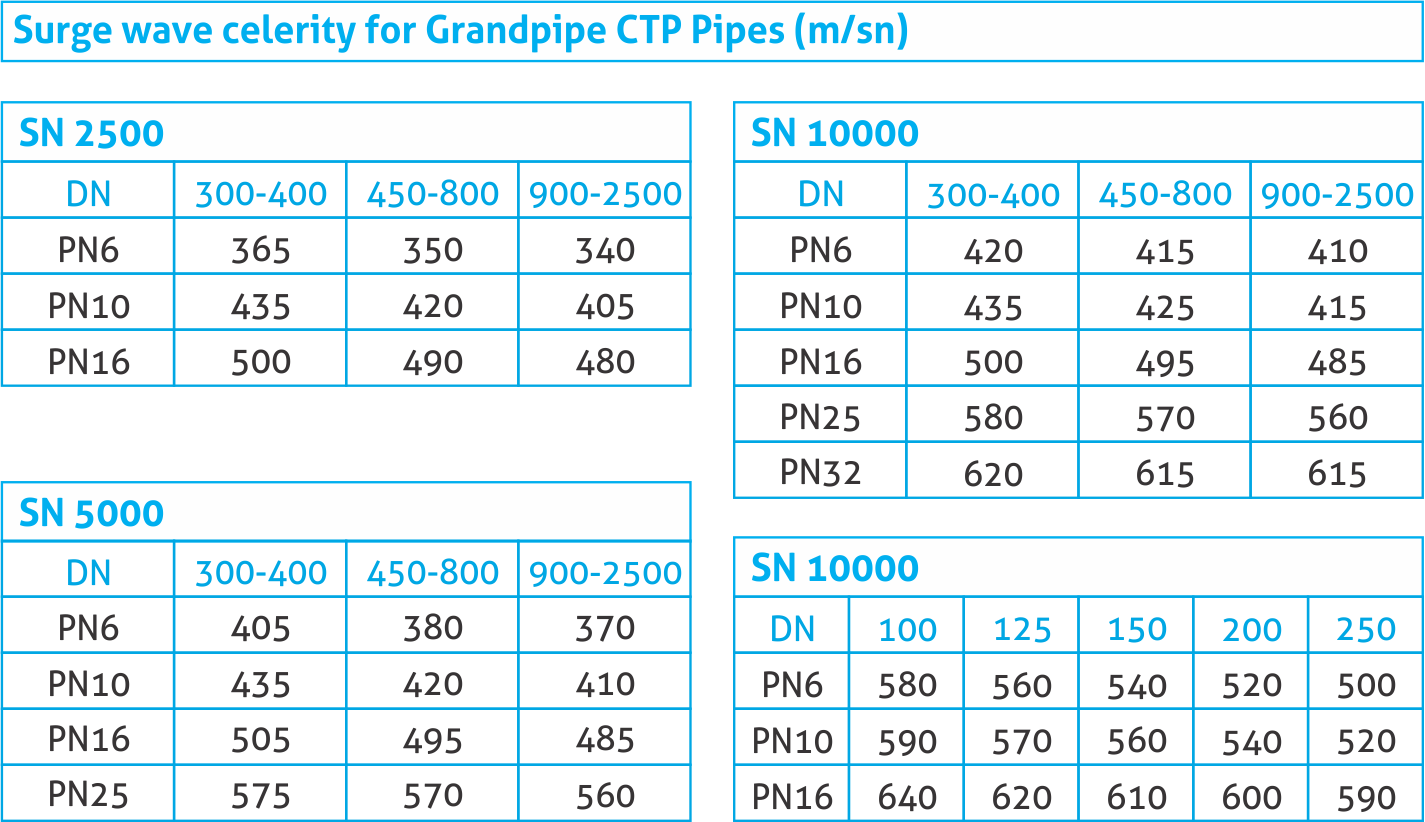

عندما تؤخذ الظروف المماثلة في الاعتبار لأنابيب GRP والصلب والحديد الزهر، فإن ضغط الصدمة المفترض لأنابيب GRP أقل بنحو 50% من الأنابيب الأخرى. أنابيب Grandpipe GRP لديها سماحية ضغط الارتفاع بنسبة 40% من الضغط الاسمي.

يمكن حساب العلاقة التقريبية لأقصى تغير في الضغط عند نقطة معينة في أنبوب مستقيم مع فقدان احتكاك ضئيل من الصيغة.
